Водомерные узлы по альбому ЦИРВ 02А 00.00 в Санкт-Петербурге
Для того чтобы заказать водомерный узел Вы должны предоставить информацию:
1.Укажите тип (номера листов альбома ЦИРВ 02А.00.00.00) и требуемое количество водомерных узлов
2.Укажите диаметр водомера
3.Укажите диаметр ввода
1.Укажите тип (номера листов альбома ЦИРВ 02А.00.00.00) и требуемое количество водомерных узлов
2.Укажите диаметр водомера
3.Укажите диаметр ввода
Что же такое водомерный узел, для чего он нужен и какие бывают водомерные узлы?
Водомерный узел устанавливается для учета воды.
На границе балансовой стоимости сетей нужно устанавливать узлы учета ( водомерные узлы)

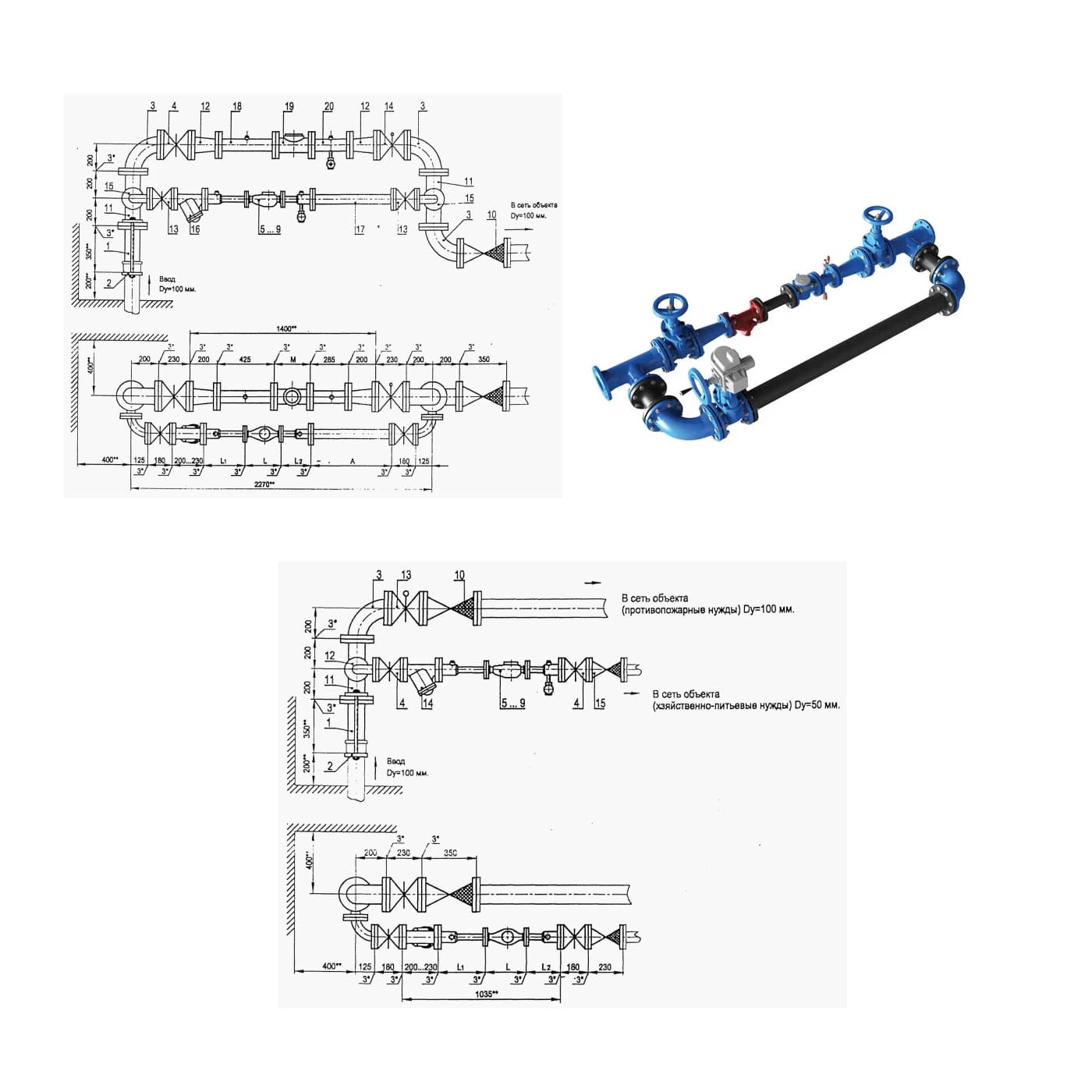

Водомерный узел в основном состоит из:
1 Колено чугунное фланцевое
2 Задвижка с поворотным затвором
3 Переход с большего на меньший диаметр
4 Фильтр
5 Патрубок до счетчика
6 Счетчик
7 Патрубок после счетчика
8 Переход с меньшего на больший диаметр
9 Задвижка с поворотным затвором
10 Патрубок компенсационный
11 Клапан обратный
1 Колено чугунное фланцевое
2 Задвижка с поворотным затвором
3 Переход с большего на меньший диаметр
4 Фильтр
5 Патрубок до счетчика
6 Счетчик
7 Патрубок после счетчика
8 Переход с меньшего на больший диаметр
9 Задвижка с поворотным затвором
10 Патрубок компенсационный
11 Клапан обратный
Бывают водомерные узлы одноветочные :

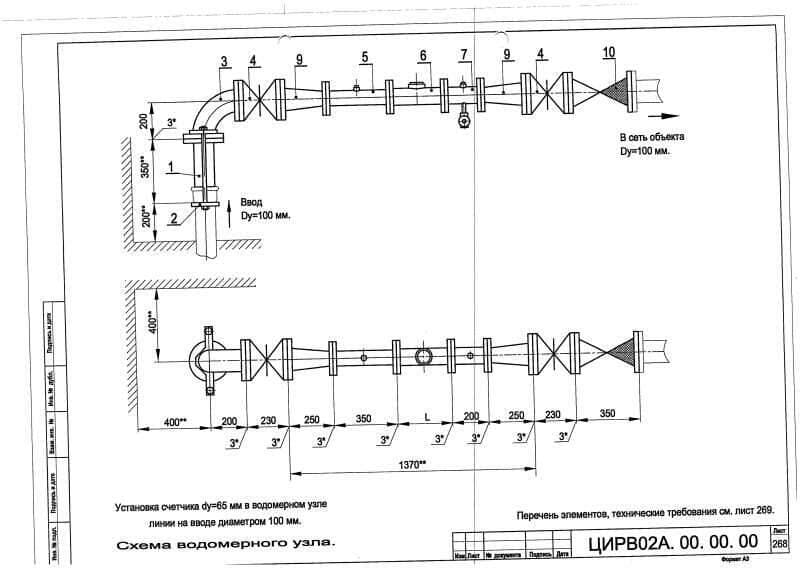

Водомерный узел I-100.сч.65 И ЦИРВ 02А.00.00.00. (л.268,269)

Диаметр ввода 100
Счетчик 65
ЦИРВ 02А 00.00 лист 268,269
Счетчик 65
ЦИРВ 02А 00.00 лист 268,269

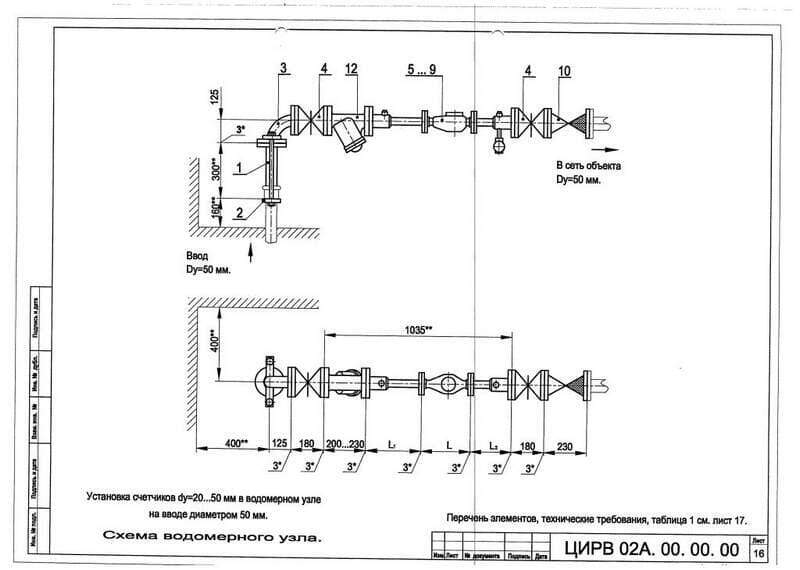

Водомерный узел I-50.сч.20 И ЦИРВ 02А.00.00.00. (л.16,17)

Диаметр ввода 50
Счетчик 20
ЦИРВ 02А 00.00 лист 16, 17
Счетчик 20
ЦИРВ 02А 00.00 лист 16, 17

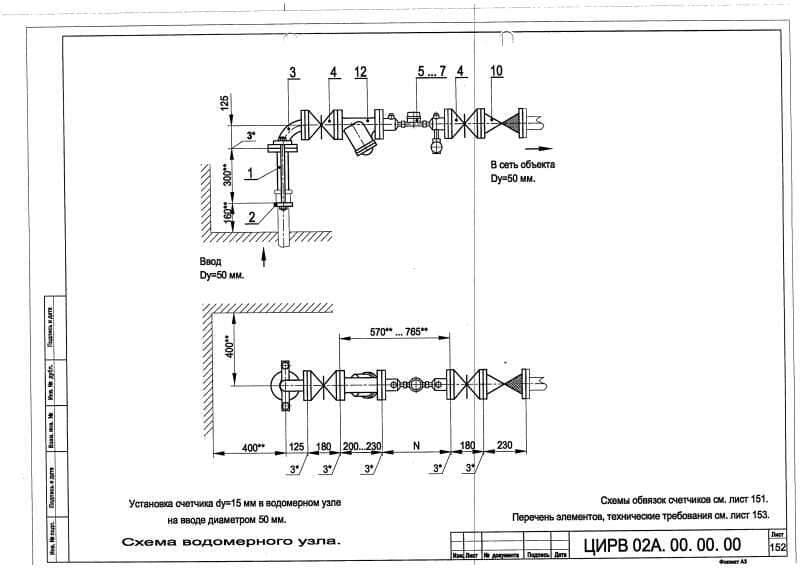

Водомерный узел I-50.сч.15 И ЦИРВ 02А.00.00.00. (л.152,153)

Диаметр ввода 50
Счетчик 15
ЦИРВ 02А 00.00 лист 152, 153
Счетчик 15
ЦИРВ 02А 00.00 лист 152, 153
Водомерный узел I-50.сч.40 И ЦИРВ 02А.00.00.00. (л.16,17)

Диаметр ввода 50
Счетчик 40
ЦИРВ 02А 00.00 лист 16, 17
Счетчик 40
ЦИРВ 02А 00.00 лист 16, 17

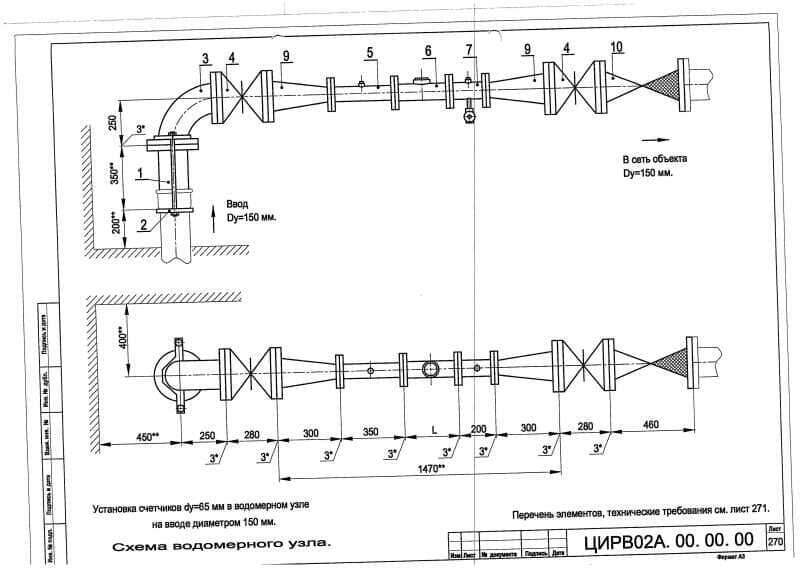

Водомерный узел I-150.сч.65 И ЦИРВ 02А.00.00.00. (л.270,271)

Диаметр ввода 150
Счетчик 65
ЦИРВ 02А 00.00 лист 270, 271
Счетчик 65
ЦИРВ 02А 00.00 лист 270, 271

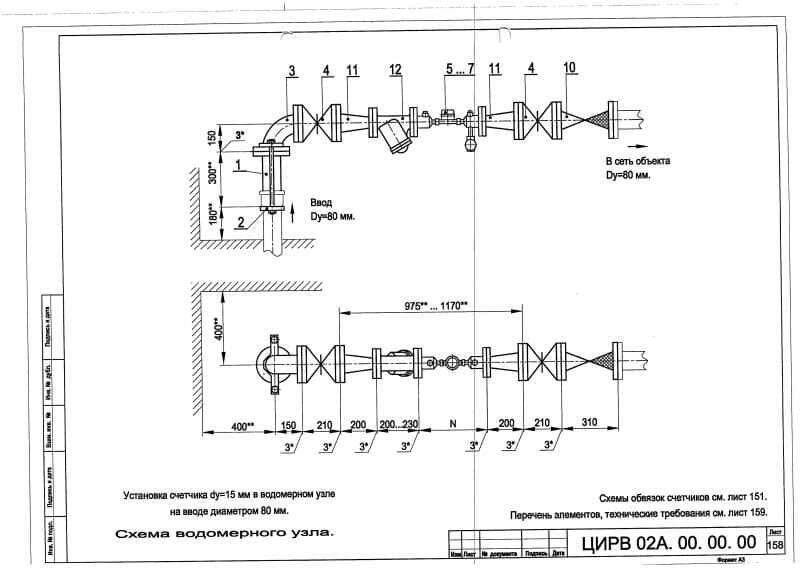

Водомерный узел I-80.сч.15 И ЦИРВ 02А.00.00.00. (л.158,159)

Диаметр ввода 80
Счетчик 15
ЦИРВ 02А 00.00 лист 158, 159
Счетчик 15
ЦИРВ 02А 00.00 лист 158, 159

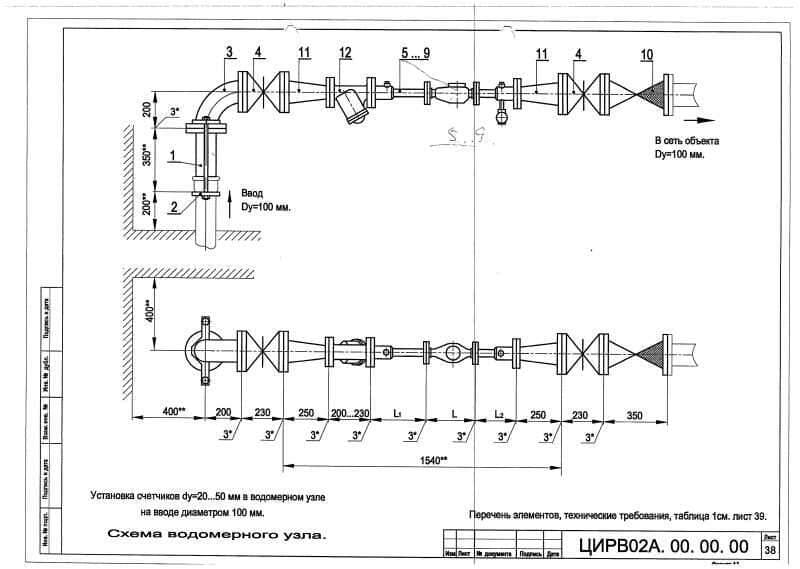

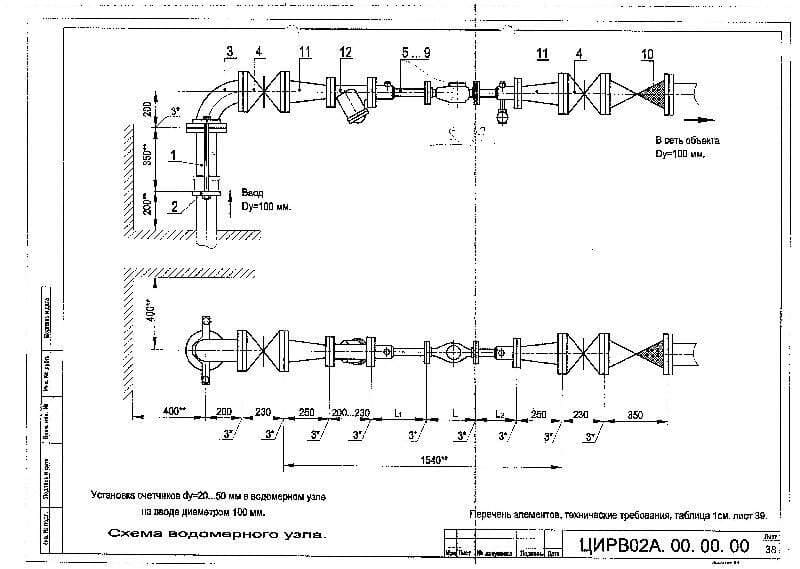

Водомерный узел I-100.сч.25 И ЦИРВ 02А.00.00.00. (л.38,39)

Диаметр ввода 100
Счетчик 25
ЦИРВ 02А 00.00 лист 38, 39
Счетчик 25
ЦИРВ 02А 00.00 лист 38, 39

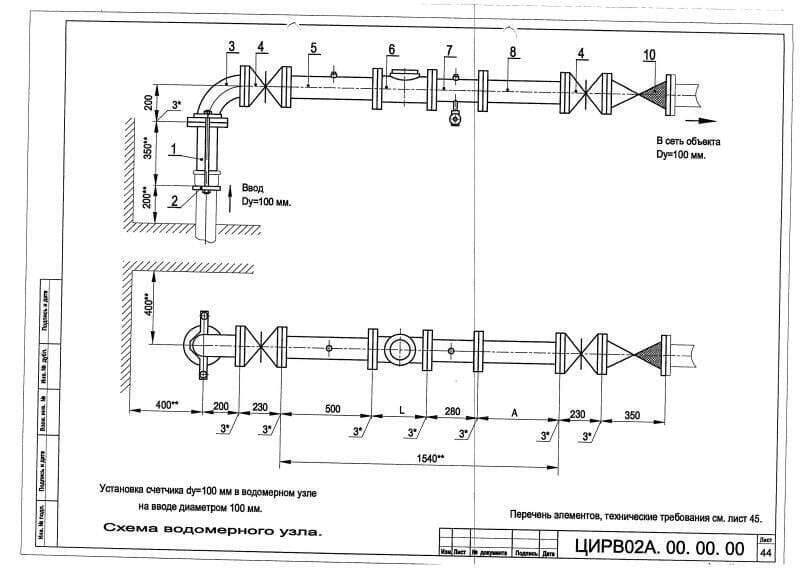

Водомерный узел I-100.сч.100 И ЦИРВ 02А.00.00.00. (л.44,45)

Диаметр ввода 100
Счетчик 100
ЦИРВ 02А 00.00 лист 44, 45
Счетчик 100
ЦИРВ 02А 00.00 лист 44, 45
Водомерный узел I-50.сч.25 И ЦИРВ 02А.00.00.00. (л.16,17)

Диаметр ввода 50
Счетчик 25
ЦИРВ 02А 00.00 лист 16, 17
Счетчик 25
ЦИРВ 02А 00.00 лист 16, 17

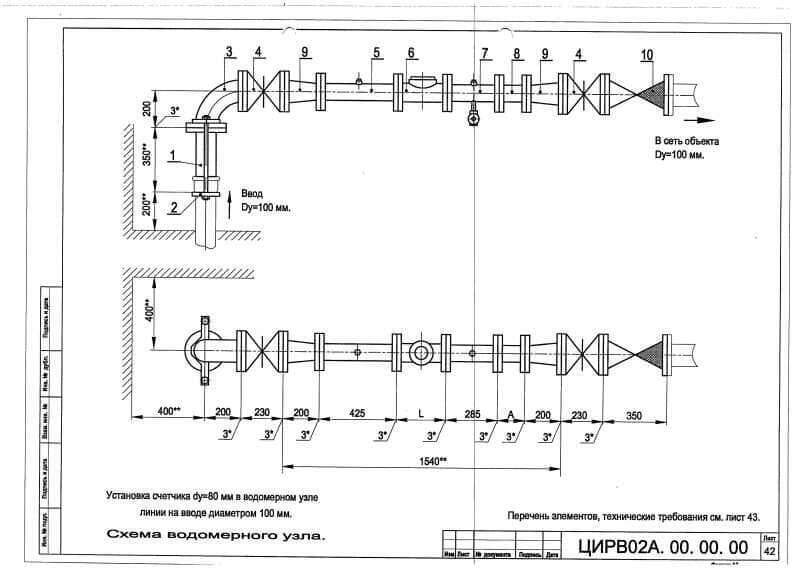

Водомерный узел I-100.сч.80 И ЦИРВ 02А.00.00.00. (л.42,43)

Диаметр ввода 100
Счетчик 80
ЦИРВ 02А 00.00 лист 42, 43
Счетчик 80
ЦИРВ 02А 00.00 лист 42, 43

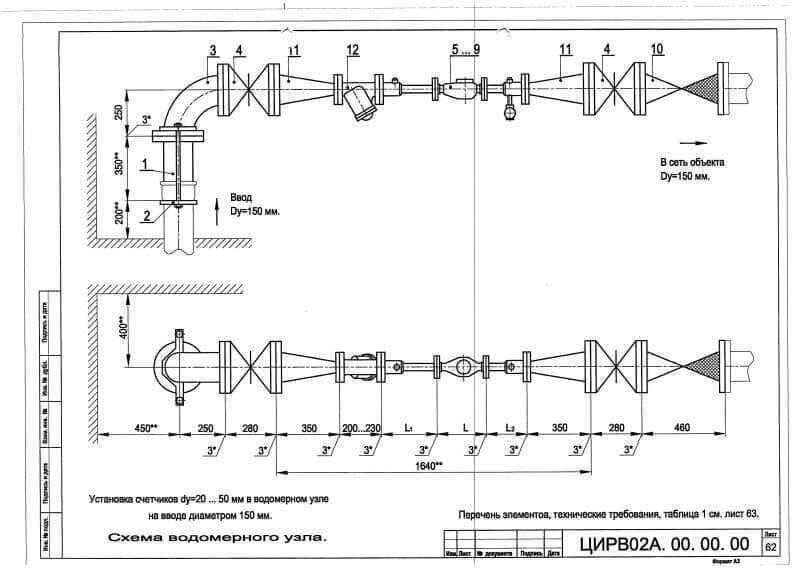

Водомерный узел I-150.сч.20 И ЦИРВ 02А.00.00.00. (л.62,63)

Диаметр ввода 150
Счетчик 20
ЦИРВ 02А 00.00 лист 62, 63
Счетчик 20
ЦИРВ 02А 00.00 лист 62, 63
Водомерный узел I-200.сч.200 И ЦИРВ 02А.00.00.00. (л.94,95)

Диаметр ввода 200
Счетчик 200
ЦИРВ 02А 00.00 лист 94, 95
Счетчик 200
ЦИРВ 02А 00.00 лист 94, 95

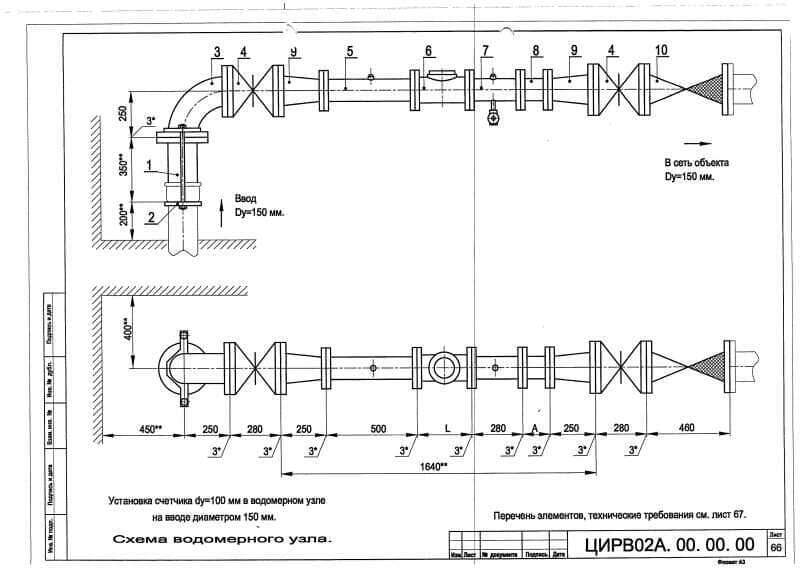

Водомерный узел I-150.сч.100 И ЦИРВ 02А.00.00.00. (л.66,67)

Диаметр ввода 150
Счетчик 100
ЦИРВ 02А 00.00 лист 66, 67
Счетчик 100
ЦИРВ 02А 00.00 лист 66, 67
Водомерный узел I-100.сч.50 И ЦИРВ 02А.00.00.00. (л.38,39)

Диаметр ввода 100
Счетчик 50
ЦИРВ 02А 00.00 лист 38, 39
Счетчик 50
ЦИРВ 02А 00.00 лист 38, 39
Водомерный узел I-80.сч.80 И ЦИРВ 02А.00.00.00. (л.28,29)

Диаметр ввода 80
Счетчик 80
ЦИРВ 02А 00.00 лист 28, 29
Счетчик 80
ЦИРВ 02А 00.00 лист 28, 29
Водомерный узел I-50.сч.32 И ЦИРВ 02А.00.00.00. (л.16,17)

Диаметр ввода 50
Счетчик 32
ЦИРВ 02А 00.00 лист 16, 17
Счетчик 32
ЦИРВ 02А 00.00 лист 16, 17

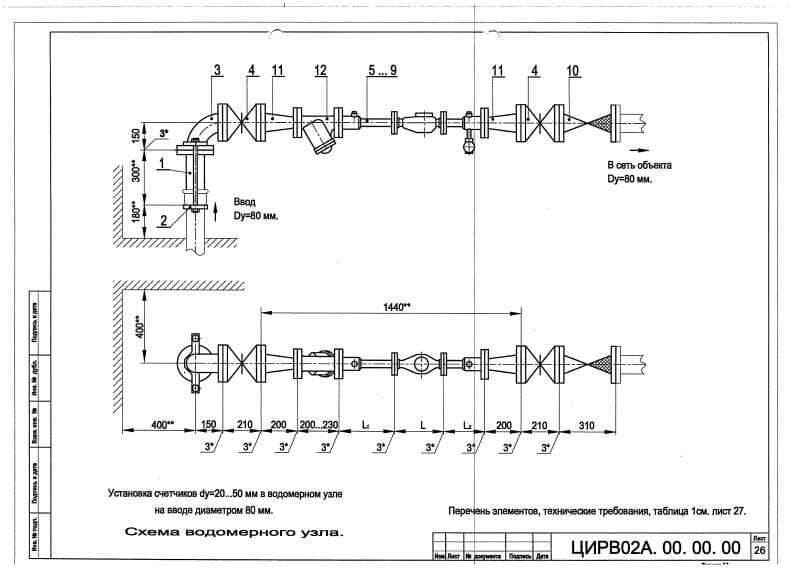

Водомерный узел I-80.сч.50 И ЦИРВ 02А.00.00.00. (л.26,27)

Диаметр ввода 80
Счетчик 50
ЦИРВ 02А 00.00 лист 26, 27
Счетчик 50
ЦИРВ 02А 00.00 лист 26, 27

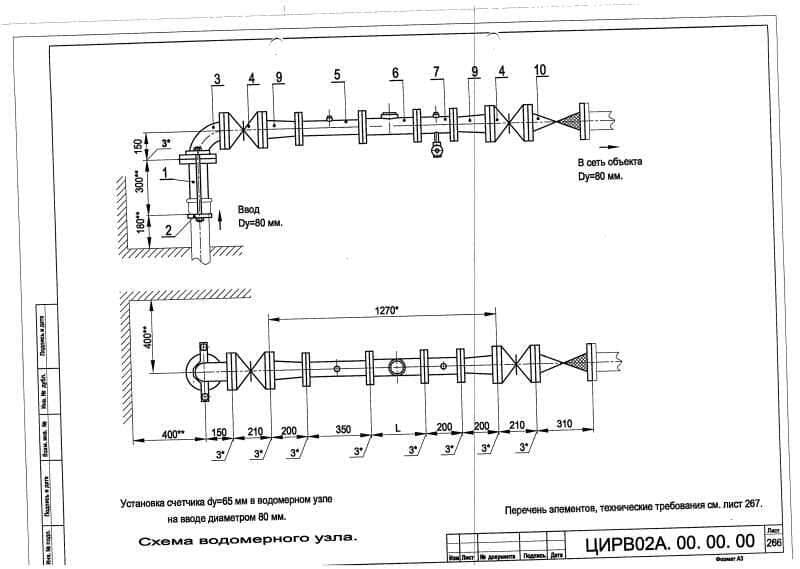

Водомерный узел I-80.сч.65 И ЦИРВ 02А.00.00.00. (л.266,267)

Диаметр ввода 80
Счетчик 65
ЦИРВ 02А 00.00 лист 266, 267
Счетчик 65
ЦИРВ 02А 00.00 лист 266, 267

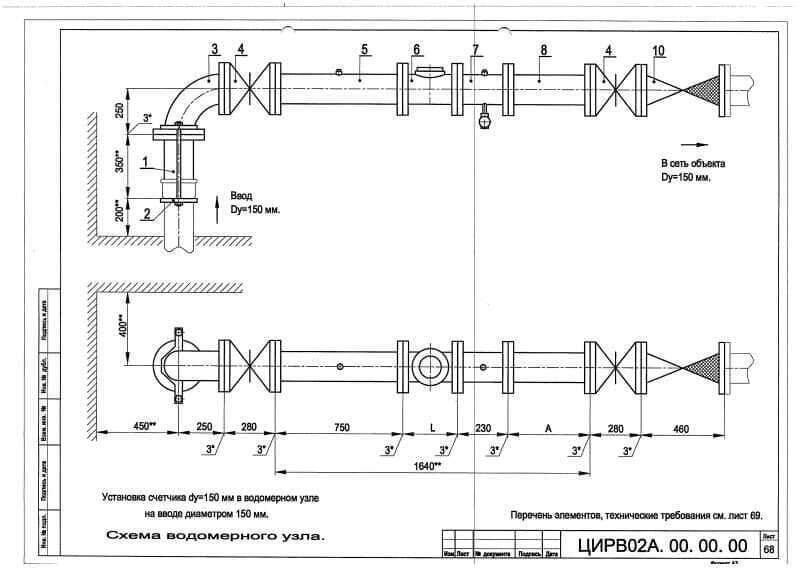

Водомерный узел I-150.сч.150 И ЦИРВ 02А.00.00.00. (л.68,69)

Диаметр ввода 150
Счетчик 150
ЦИРВ 02А 00.00 лист 68, 69
Счетчик 150
ЦИРВ 02А 00.00 лист 68, 69
Водомерный узел I-80.сч.40 И ЦИРВ 02А.00.00.00. (л.26,27)

Диаметр ввода 80
Счетчик 40
ЦИРВ 02А 00.00 лист 26, 27
Счетчик 40
ЦИРВ 02А 00.00 лист 26, 27
Водомерный узел I-50.сч.50 И ЦИРВ 02А.00.00.00. (л.16,17)

Диаметр ввода 50
Счетчик 50
ЦИРВ 02А 00.00 лист 16, 17
Счетчик 50
ЦИРВ 02А 00.00 лист 16, 17
Водомерный узел I-80.сч.20 И ЦИРВ 02А.00.00.00. (л.26,27)

Диаметр ввода 80
Счетчик 20
ЦИРВ 02А 00.00 лист 26, 27
Счетчик 20
ЦИРВ 02А 00.00 лист 26, 27

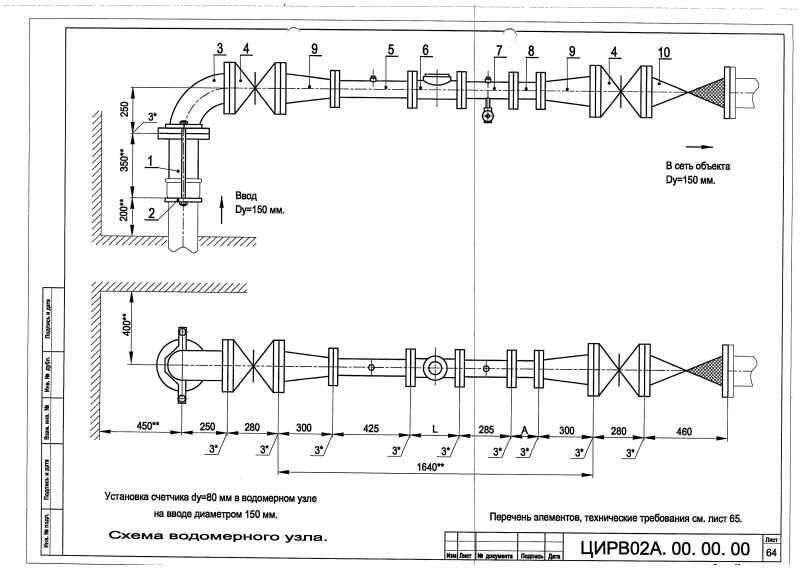

Водомерный узел I-150.сч.80 И ЦИРВ 02А.00.00.00. (л.64,65)

Диаметр ввода 150
Счетчик 80
ЦИРВ 02А 00.00 лист 64, 65
Счетчик 80
ЦИРВ 02А 00.00 лист 64, 65
Водомерный узел I-100.сч.32 И ЦИРВ 02А.00.00.00. (л.38,39)

Диаметр ввода 100
Счетчик 32
ЦИРВ 02А 00.00 лист 38, 39
Счетчик 32
ЦИРВ 02А 00.00 лист 38, 39
Водомерный узел I-100.сч.40 И ЦИРВ 02А.00.00.00. (л.38,39)

Диаметр ввода 100
Счетчик 40
ЦИРВ 02А 00.00 лист 38, 39
Счетчик 40
ЦИРВ 02А 00.00 лист 38, 39
Водомерный узел I-100.сч.20 И ЦИРВ 02А.00.00.00. (л.38,39)

Диаметр ввода 100
Счетчик 20
ЦИРВ 02А 00.00 лист 38, 39
Счетчик 20
ЦИРВ 02А 00.00 лист 38, 39
Водомерный узел I-150.сч.25 И ЦИРВ 02А.00.00.00. (л.62,63)

Диаметр ввода 150
Счетчик 25
ЦИРВ 02А 00.00 лист 62, 63
Счетчик 25
ЦИРВ 02А 00.00 лист 62, 63
Водомерный узел I-100.сч.15 И ЦИРВ 02А.00.00.00. (л.158,159)

Диаметр ввода 100
Счетчик 15
ЦИРВ 02А 00.00 лист 158, 159
Счетчик 15
ЦИРВ 02А 00.00 лист 158, 159
Водомерный узел I-200.сч.100 И ЦИРВ 02А.00.00.00. (л.94,95)

Диаметр ввода 200
Счетчик 100
ЦИРВ 02А 00.00 лист 94, 95
Счетчик 100
ЦИРВ 02А 00.00 лист 94, 95
Водомерный узел I-80.сч.32 И ЦИРВ 02А.00.00.00. (л.26,27)

Диаметр ввода 80
Счетчик 32
ЦИРВ 02А 00.00 лист 26, 27
Счетчик 32
ЦИРВ 02А 00.00 лист 26, 27
Водомерный узел I-200.сч.80 И ЦИРВ 02А.00.00.00. (л.94,95)

Диаметр ввода 200
Счетчик 80
ЦИРВ 02А 00.00 лист 94, 95
Счетчик 80
ЦИРВ 02А 00.00 лист 94, 95
Водомерный узел I-200.сч.150 И ЦИРВ 02А.00.00.00. (л.94,95)

Диаметр ввода 200
Счетчик 150
ЦИРВ 02А 00.00 лист 94, 95
Счетчик 150
ЦИРВ 02А 00.00 лист 94, 95
Водомерный узел I-150.сч.50 И ЦИРВ 02А.00.00.00. (л.62,63)

Диаметр ввода 150
Счетчик 150
ЦИРВ 02А 00.00 лист 62, 63
Счетчик 150
ЦИРВ 02А 00.00 лист 62, 63
Также бывают Водомерные узлы двухветочные , Вы можете схемы запросить на нашем сайте .
Спокойно скачивайте схемы водомерных узлов на нашем сайте , так же можете позвонить и получить консультацию у наших менеджеров.
Спокойно скачивайте схемы водомерных узлов на нашем сайте , так же можете позвонить и получить консультацию у наших менеджеров.
