Монтаж системы отопления из PEX-труб своими руками: пошаговая инструкция
Решили сделать отопление в доме самостоятельно? И правильно. С PEX-трубами (из сшитого полиэтилена) это реально даже для новичка. Никакой сварки, никакого огня, минимум инструмента.
В этой статье я дам вам полную пошаговую инструкцию по монтажу. Расскажу:
какие трубы выбрать (PEX-a, PEX-b, PEX-c — в чём разница)
какой инструмент купить (и на чём не стоит экономить)
как делать соединения, которые не потекут
как избежать 5 главных ошибок
В этой статье я дам вам полную пошаговую инструкцию по монтажу. Расскажу:
какие трубы выбрать (PEX-a, PEX-b, PEX-c — в чём разница)
какой инструмент купить (и на чём не стоит экономить)
как делать соединения, которые не потекут
как избежать 5 главных ошибок
Главное правило: PEX-трубы не боятся замёрзшей воды (они растягиваются, а потом возвращают форму), не ржавеют и служат 50+ лет. Но только если их правильно смонтировать.
🔧 Что такое PEX-трубы и почему они лучше?
PEX (полиэтилен сшитый) — это полимер, молекулы которого соединены поперечными связями. Простыми словами: обычный полиэтилен — как спагетти (молекулы скользят), а сшитый — как рыболовная сеть (молекулы связаны и не расходятся) .
Благодаря этому PEX:
Выдерживает температуру до +95°C (для отопления — идеально)
Не лопается при замерзании воды внутри
Гнётся без специального оборудования (радиус изгиба — 5-8 диаметров трубы)
Не зарастает изнутри и не ржавеет
Благодаря этому PEX:
Выдерживает температуру до +95°C (для отопления — идеально)
Не лопается при замерзании воды внутри
Гнётся без специального оборудования (радиус изгиба — 5-8 диаметров трубы)
Не зарастает изнутри и не ржавеет

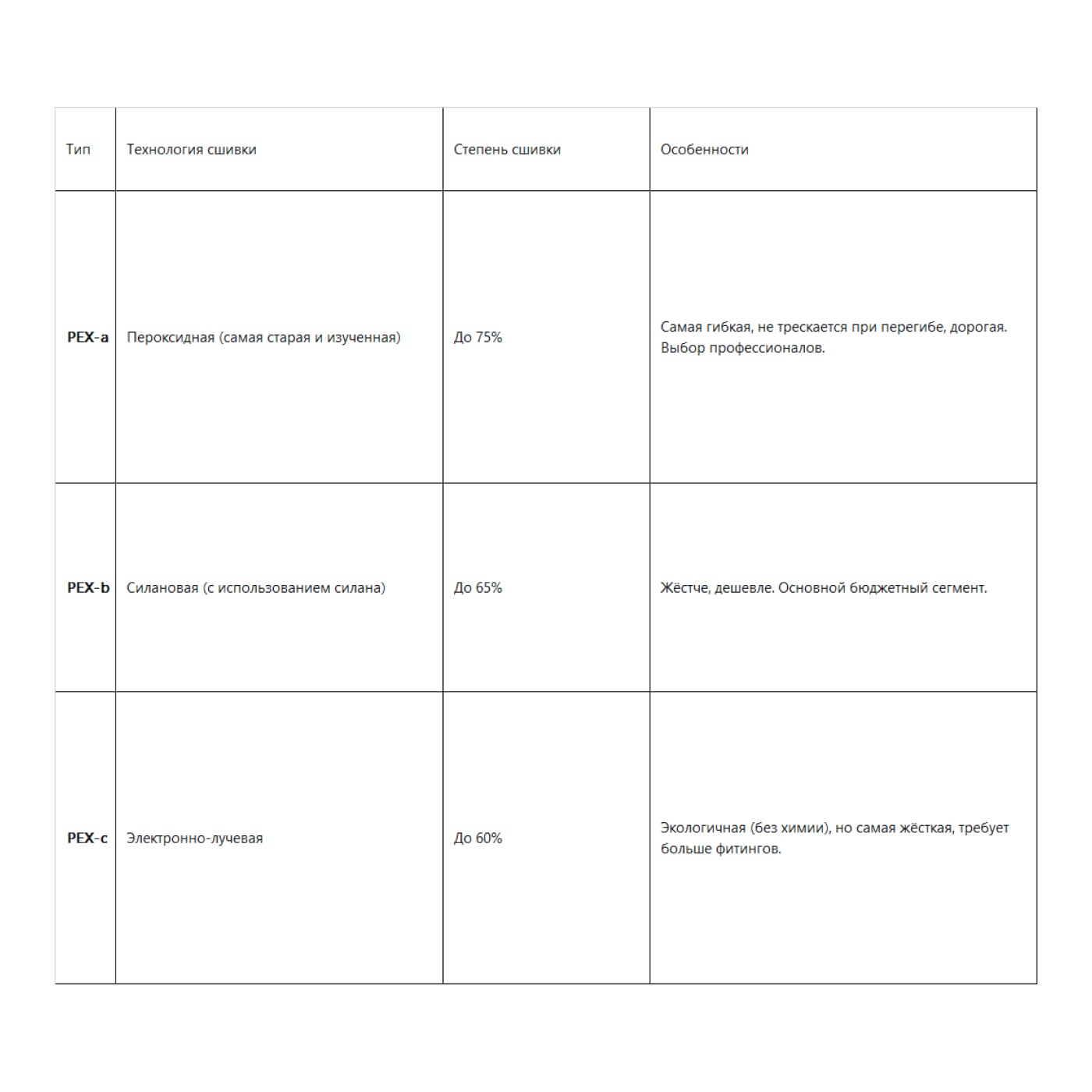

Три основных типа PEX (важно знать при выборе):
Совет: для отопления дома выбирайте PEX-a (Valtec, Rehau, Uponor) или качественный PEX-b (Weser, Tebo). На китайском PEX-b сэкономите — потом заплатите за ремонт
📐 Шаг 1. Проектирование и расчёт материалов
Прежде чем резать трубу, сделайте схему. Это сэкономит вам часы и тысячи рублей.
Что нужно нарисовать:
План дома со всеми радиаторами
Расположение котла
Трассы труб (как пойдут магистрали)
Что нужно нарисовать:
План дома со всеми радиаторами
Расположение котла
Трассы труб (как пойдут магистрали)
Для дома 100-150 м² рекомендую лучевую схему. Да, трубы уйдёт в 1.5-2 раза больше. Но вы получите систему, где каждый радиатор греет одинаково и его можно отключить отдельно .
Какие нормы и правила нужно знать:

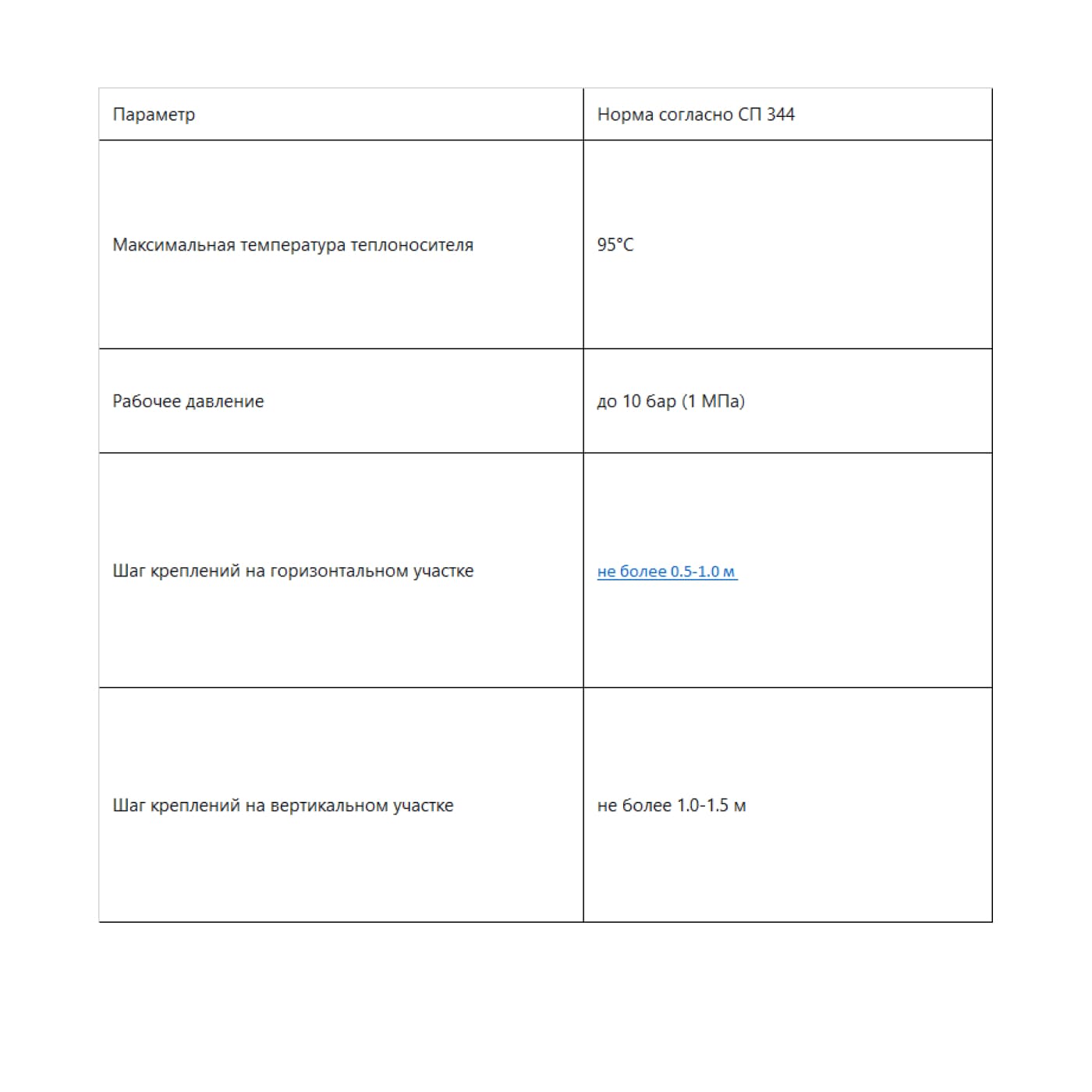

Монтаж PEX-труб в России регламентируется СП 344.1325800.2017 «Системы водоснабжения и отопления зданий внутренние с использованием труб из "сшитого" полиэтилена. Правила проектирования и монтажа» . Кратко по нормам:
Монтаж PEX-труб в России регламентируется СП 344.1325800.2017 «Системы водоснабжения и отопления зданий внутренние с использованием труб из "сшитого" полиэтилена. Правила проектирования и монтажа» . Кратко по нормам:
Пример расчёта материалов для дома 120 м² (лучевая схема, 6 радиаторов):
Труба PEX-a 16×2.0 мм — 120-150 м (зависит от удалённости радиаторов)
Коллектор на 6 выходов (1 шт.)
Пресс-фитинги (по 2 на радиатор + на подключение к коллектору)
Крепёжные клипсы — 100-120 шт.
Теплоизоляция на трубы в стяжке
Труба PEX-a 16×2.0 мм — 120-150 м (зависит от удалённости радиаторов)
Коллектор на 6 выходов (1 шт.)
Пресс-фитинги (по 2 на радиатор + на подключение к коллектору)
Крепёжные клипсы — 100-120 шт.
Теплоизоляция на трубы в стяжке
🛠️ Шаг 2. Инструмент (что купить обязательно)
Для профессионального монтажа PEX-труб нужен специализированный инструмент. Вот полный список.
Базовый набор (обязательно):
Труборез (роллерные ножницы), Калибратор с зенкером, Пресс-клещи для PEX
Дополнительно (сильно упрощают работу):
Расширитель — если вы выбрали аксиальную систему соединения (например, Valtec или Rehau). Инструмент расширяет трубу, после чего гильза «схватывается» .
Трубогиб (пружина) — помогает гнуть трубу без залома, сохраняя сечение. Стоит недорого (500-1000 ₽), но сильно облегчает работу в углах.
Разводной ключ — для обжимных (цанговых) соединений
Расширитель — если вы выбрали аксиальную систему соединения (например, Valtec или Rehau). Инструмент расширяет трубу, после чего гильза «схватывается» .
Трубогиб (пружина) — помогает гнуть трубу без залома, сохраняя сечение. Стоит недорого (500-1000 ₽), но сильно облегчает работу в углах.
Разводной ключ — для обжимных (цанговых) соединений
Важно: не пытайтесь заменить пресс-клещи обычными пассатижами. Вы не создадите равномерное усилие, и соединение потечёт . Хороший пресс-инструмент окупается на первом же заказе.
Где купить? В нашем интернет-магазине «Норд Сантехмонтаж» есть всё необходимое: трубы Valtec PEX-a , фитинги Weser pex , пресс-клещи разных производителей. Звоните — поможем подобрать.
Где купить? В нашем интернет-магазине «Норд Сантехмонтаж» есть всё необходимое: трубы Valtec PEX-a , фитинги Weser pex , пресс-клещи разных производителей. Звоните — поможем подобрать.
Шаг 3. Подготовка трубы к монтажу
Качество соединения на 50% зависит от подготовки трубы.
Пошаговая инструкция:
Размотайте и выпрямите трубу. Аккуратно распрямите бухту. Если труба сильно скручена — она будет стремиться вернуться в спираль, это создаст напряжение в местах креплений.
Отрежьте нужную длину труборезом. Рез должен быть строго перпендикулярным, без заусенцев и сколов. Ножовка оставляет заусенцы, которые могут повредить уплотнительное кольцо фитинга.
Обработайте срез калибратором. Вставьте калибратор в торец трубы и проверните его. Это убирает овальность (труба после резки часто становится слегка овальной) и снимает внутреннюю фаску .
При использовании аксиальной системы — наденьте гильзу. Сделайте маркером отметку на трубе, показывающую глубину посадки фитинга
Пошаговая инструкция:
Размотайте и выпрямите трубу. Аккуратно распрямите бухту. Если труба сильно скручена — она будет стремиться вернуться в спираль, это создаст напряжение в местах креплений.
Отрежьте нужную длину труборезом. Рез должен быть строго перпендикулярным, без заусенцев и сколов. Ножовка оставляет заусенцы, которые могут повредить уплотнительное кольцо фитинга.
Обработайте срез калибратором. Вставьте калибратор в торец трубы и проверните его. Это убирает овальность (труба после резки часто становится слегка овальной) и снимает внутреннюю фаску .
При использовании аксиальной системы — наденьте гильзу. Сделайте маркером отметку на трубе, показывающую глубину посадки фитинга
🔗 Шаг 4. Соединение труб: два способа (выбирайте свой)
Есть два основных типа соединений. У каждого — своя область применения.
Вариант 1. Пресс-фитинги (для скрытого монтажа)
Этот метод создаёт неразъёмное соединение, которое можно замоноличивать в стены, стяжку пола или штробы . Оно не требует обслуживания.
Технология:
Наденьте обжимную гильзу на трубу (если она не надета с завода)
Вставьте фитинг в трубу до упора (используйте маркер для контроля глубины)
Установите пресс-клещи перпендикулярно гильзе
Сведите рукоятки до щелчка или до срабатывания индикатора
Проверьте: на гильзе должны быть равномерные кольцевые вмятины, труба не должна прокручиваться на фитинге
Вариант 1. Пресс-фитинги (для скрытого монтажа)
Этот метод создаёт неразъёмное соединение, которое можно замоноличивать в стены, стяжку пола или штробы . Оно не требует обслуживания.
Технология:
Наденьте обжимную гильзу на трубу (если она не надета с завода)
Вставьте фитинг в трубу до упора (используйте маркер для контроля глубины)
Установите пресс-клещи перпендикулярно гильзе
Сведите рукоятки до щелчка или до срабатывания индикатора
Проверьте: на гильзе должны быть равномерные кольцевые вмятины, труба не должна прокручиваться на фитинге
Плюсы: надёжность, можно замуровывать в стены.
Минусы: нужен пресс-инструмент.
Минусы: нужен пресс-инструмент.
✅ Для отопления рекомендую именно пресс-фитинги. Особенно если труба будет проходить в стяжке пола или в стене
Вариант 2. Обжимные (цанговые) фитинги (для открытого монтажа)
Этот метод создаёт разъёмное соединение, которое можно разобрать ключом .
Технология:
Наденьте на трубу обжимную гайку, затем разрезное кольцо
Вставьте фитинг в трубу до упора
Затяните гайку рукой, затем на 0.5-1 оборота ключом
Плюсы: разборное, не требует дорогого инструмента.
Минусы: требует периодической подтяжки, нельзя замуровывать в стены .
⚠️ Для отопления в стяжке пола обжимные фитинги использовать нельзя. Только пресс!
Технология:
Наденьте на трубу обжимную гайку, затем разрезное кольцо
Вставьте фитинг в трубу до упора
Затяните гайку рукой, затем на 0.5-1 оборота ключом
Плюсы: разборное, не требует дорогого инструмента.
Минусы: требует периодической подтяжки, нельзя замуровывать в стены .
⚠️ Для отопления в стяжке пола обжимные фитинги использовать нельзя. Только пресс!
🔄 Шаг 5. Прокладка и крепление труб
Правила прокладки:
Шаг крепления: на горизонтальных участках — не более 0.5-1 метра, на вертикальных — до 1.5 метров . В местах поворота ставьте дополнительный клипс на расстоянии 10-15 см от изгиба.
Радиус изгиба: для PEX-a 16 мм — минимум 80 мм (5 диаметров), без залома. Если нужен более крутой изгиб — используйте уголок-фитинг .
Тепловое расширение: при нагреве PEX труба удлиняется на 2-4 мм на 10 метров. Для скрытой прокладки это не страшно (стяжка держит), для открытой — используйте компенсационные петли или скользящие крепления .
Защита от УФ: PEX разрушается под прямыми солнечными лучами. Не храните трубы на улице, а при открытом монтаже используйте защитные кожухи или изоляцию.
Изоляция труб в стяжке: трубы с горячим теплоносителем в полу нужно изолировать, чтобы тепло шло вверх, а не вниз, к перекрытию. Используйте готовые скорлупы из вспененного полиэтилена (типа Energoflex).
Шаг крепления: на горизонтальных участках — не более 0.5-1 метра, на вертикальных — до 1.5 метров . В местах поворота ставьте дополнительный клипс на расстоянии 10-15 см от изгиба.
Радиус изгиба: для PEX-a 16 мм — минимум 80 мм (5 диаметров), без залома. Если нужен более крутой изгиб — используйте уголок-фитинг .
Тепловое расширение: при нагреве PEX труба удлиняется на 2-4 мм на 10 метров. Для скрытой прокладки это не страшно (стяжка держит), для открытой — используйте компенсационные петли или скользящие крепления .
Защита от УФ: PEX разрушается под прямыми солнечными лучами. Не храните трубы на улице, а при открытом монтаже используйте защитные кожухи или изоляцию.
Изоляция труб в стяжке: трубы с горячим теплоносителем в полу нужно изолировать, чтобы тепло шло вверх, а не вниз, к перекрытию. Используйте готовые скорлупы из вспененного полиэтилена (типа Energoflex).
🔬 Шаг 6. Опрессовка системы (самый важный шаг)
Перед тем как заливать стяжку или закрывать стены гипсокартоном — обязательно проверьте систему под давлением.
Порядок действий:
Заполните систему водой, стравите воздух через краны Маевского
Подключите опрессовщик (можно взять в аренду или купить недорогой ручной)
Поднимите давление до 1.5 от рабочего (но не выше 10-12 бар для PEX)
Оставьте на 30-60 минут
Если давление не упало — система герметична
💡 Совет: для проверки тёплого пола закачивайте воздух, а не воду. Если где-то будет течь — вы услышите шипение и не зальёте соседей. Потом просто спустите воздух и устраните протечку.
Порядок действий:
Заполните систему водой, стравите воздух через краны Маевского
Подключите опрессовщик (можно взять в аренду или купить недорогой ручной)
Поднимите давление до 1.5 от рабочего (но не выше 10-12 бар для PEX)
Оставьте на 30-60 минут
Если давление не упало — система герметична
💡 Совет: для проверки тёплого пола закачивайте воздух, а не воду. Если где-то будет течь — вы услышите шипение и не зальёте соседей. Потом просто спустите воздух и устраните протечку.
❌ Шаг 7. 5 главных ошибок при монтаже PEX (не повторяйте)
Ошибка 1. Неровный рез.
Резали ножовкой или плохим труборезом? Фитинг будет стоять криво, уплотнитель зажмётся неравномерно → через 2-3 года потечёт.
✅ Используйте только роллерные ножницы.
Ошибка 2. Отсутствие калибровки.
Труба после резки сплющилась. Надели фитинг — зазор между трубой и фитингом больше нормы, соединение негерметично.
✅ Всегда используйте калибратор.
Ошибка 3. Перегиб трубы без трубогиба.
Согнули руками — сделали залом (белая полоса на сгибе). В этом месте труба ослаблена и может лопнуть при нагреве.
✅ Используйте пружину-трубогиб или ставьте уголок-фитинг.
Ошибка 4. Недообжим пресс-фитинга.
Сводили клещи, но не до щелчка. Гильза обжалась слабо, соединение держится «на честном слове».
✅ Всегда сводите рукоятки до щелчка или до срабатывания индикатора.
Ошибка 5. Экономия на фитингах.
Купили трубу Valtec, а фитинги — ноунейм за полцены. Разные материалы по-разному расширяются при нагреве → через год-два потечёт.
✅ Берите фитинги того же бренда, что и труба. Или хотя бы совместимые по стандарту.
Резали ножовкой или плохим труборезом? Фитинг будет стоять криво, уплотнитель зажмётся неравномерно → через 2-3 года потечёт.
✅ Используйте только роллерные ножницы.
Ошибка 2. Отсутствие калибровки.
Труба после резки сплющилась. Надели фитинг — зазор между трубой и фитингом больше нормы, соединение негерметично.
✅ Всегда используйте калибратор.
Ошибка 3. Перегиб трубы без трубогиба.
Согнули руками — сделали залом (белая полоса на сгибе). В этом месте труба ослаблена и может лопнуть при нагреве.
✅ Используйте пружину-трубогиб или ставьте уголок-фитинг.
Ошибка 4. Недообжим пресс-фитинга.
Сводили клещи, но не до щелчка. Гильза обжалась слабо, соединение держится «на честном слове».
✅ Всегда сводите рукоятки до щелчка или до срабатывания индикатора.
Ошибка 5. Экономия на фитингах.
Купили трубу Valtec, а фитинги — ноунейм за полцены. Разные материалы по-разному расширяются при нагреве → через год-два потечёт.
✅ Берите фитинги того же бренда, что и труба. Или хотя бы совместимые по стандарту.
🏆 Шаг 8. Рекомендации профессионалов
На основе опыта специалиста Rehau, Valtec и Weser :
Для тёплого пола — используйте цельные бухты без стыков под стяжкой . Каждый стык — потенциальное место протечки.
При скрытой прокладке в стене или стяжке — только пресс-фитинги (аксиальные или обжимные). Обжимные цанговые соединения для скрытого монтажа запрещены .
Перед заливкой стяжки обязательно проведите опрессовку давлением, в 1.5 раза превышающим рабочее (но не более 10-12 бар). Система должна стоять под давлением минимум 30 минут .
Фиксируйте трубы в стяжке с шагом не более 50 см. Иначе при заливке они всплывут, и вы получите «волны» вместо ровного пола. Используйте специальные монтажные рейки или сетку с клипсами.
При монтаже радиаторной системы предусмотрите возможность слива воды из самого нижнего радиатора. Если забудете — зимой система замёрзнет и лопнет.
Учитывайте тепловое расширение PEX. На длинных прямых участках (более 10 метров) делайте компенсационные петли или используйте скользящие крепления вместо жёстких хомутов
Для тёплого пола — используйте цельные бухты без стыков под стяжкой . Каждый стык — потенциальное место протечки.
При скрытой прокладке в стене или стяжке — только пресс-фитинги (аксиальные или обжимные). Обжимные цанговые соединения для скрытого монтажа запрещены .
Перед заливкой стяжки обязательно проведите опрессовку давлением, в 1.5 раза превышающим рабочее (но не более 10-12 бар). Система должна стоять под давлением минимум 30 минут .
Фиксируйте трубы в стяжке с шагом не более 50 см. Иначе при заливке они всплывут, и вы получите «волны» вместо ровного пола. Используйте специальные монтажные рейки или сетку с клипсами.
При монтаже радиаторной системы предусмотрите возможность слива воды из самого нижнего радиатора. Если забудете — зимой система замёрзнет и лопнет.
Учитывайте тепловое расширение PEX. На длинных прямых участках (более 10 метров) делайте компенсационные петли или используйте скользящие крепления вместо жёстких хомутов
❓ Частые вопросы про монтаж PEX-труб
Можно ли использовать PEX-трубы для системы отопления с твёрдотопливным котлом?
Можно, но с оговоркой: максимальная температура от ТТ-котла в аварийных режимах может превышать +95°C. Поставьте буферную ёмкость или узел подмеса, чтобы ограничить температуру на входе в PEX-трубу. При кратковременном превышении до +110°C ничего страшного не случится .
Какой диаметр трубы выбрать для отопления?
Для радиаторов: 16×2.0 мм или 20×2.0 мм (зависит от нагрузки). На один радиатор мощностью до 2 кВт хватает 16 мм.
Для магистралей и коллекторов: 25×2.3 мм или 32×2.9 мм.
Для тёплого пола: 16×2.0 мм (стандарт).
Можно ли монтировать PEX на улице (открытым способом)?
Можно, но с защитой от УФ-лучей (кабель-канал, гофра, покраска). И обязательно с теплоизоляцией — современные утеплители типа K-Flex или Thermaflex. При отрицательных температурах PEX не лопается, но теплоноситель замёрзнет .
Что такое «кислородный барьер» (EVOH) и зачем он нужен PEX-трубам?
EVOH (этиленвиниловый спирт) — это тонкий слой полимера, который наносится на трубу и почти полностью перекрывает доступ кислорода в систему. Без него кислород диффундирует сквозь стенку трубы, вызывая коррозию стальных радиаторов и котла. Для отопления берите трубу только с EVOH-барьером .
Можно, но с оговоркой: максимальная температура от ТТ-котла в аварийных режимах может превышать +95°C. Поставьте буферную ёмкость или узел подмеса, чтобы ограничить температуру на входе в PEX-трубу. При кратковременном превышении до +110°C ничего страшного не случится .
Какой диаметр трубы выбрать для отопления?
Для радиаторов: 16×2.0 мм или 20×2.0 мм (зависит от нагрузки). На один радиатор мощностью до 2 кВт хватает 16 мм.
Для магистралей и коллекторов: 25×2.3 мм или 32×2.9 мм.
Для тёплого пола: 16×2.0 мм (стандарт).
Можно ли монтировать PEX на улице (открытым способом)?
Можно, но с защитой от УФ-лучей (кабель-канал, гофра, покраска). И обязательно с теплоизоляцией — современные утеплители типа K-Flex или Thermaflex. При отрицательных температурах PEX не лопается, но теплоноситель замёрзнет .
Что такое «кислородный барьер» (EVOH) и зачем он нужен PEX-трубам?
EVOH (этиленвиниловый спирт) — это тонкий слой полимера, который наносится на трубу и почти полностью перекрывает доступ кислорода в систему. Без него кислород диффундирует сквозь стенку трубы, вызывая коррозию стальных радиаторов и котла. Для отопления берите трубу только с EVOH-барьером .
Можно ли паять PEX-трубы, как полипропилен?
Нет! PEX не паяется и не склеивается. Только механические соединения (пресс, обжим, расширение). Пытаться паять PEX — это 100% способ испортить трубу .
Где в СПб купить качественные PEX-трубы и фитинги?
В интернет-магазине «ГК Норд Сантехмонтаж». Мы — официальные дилеры Valtec, Weser и других производителей. У нас:
✅ В наличии все типоразмеры PEX-труб (Valtec PEX-a, Weser PEX-b и др.)
✅ Оригинальные фитинги — пресс и обжим
✅ Профессиональный инструмент для монтажа в аренду или продажу
✅ Консультации по монтажу от инженеров с 25-летним стажем
Нет! PEX не паяется и не склеивается. Только механические соединения (пресс, обжим, расширение). Пытаться паять PEX — это 100% способ испортить трубу .
Где в СПб купить качественные PEX-трубы и фитинги?
В интернет-магазине «ГК Норд Сантехмонтаж». Мы — официальные дилеры Valtec, Weser и других производителей. У нас:
✅ В наличии все типоразмеры PEX-труб (Valtec PEX-a, Weser PEX-b и др.)
✅ Оригинальные фитинги — пресс и обжим
✅ Профессиональный инструмент для монтажа в аренду или продажу
✅ Консультации по монтажу от инженеров с 25-летним стажем
🏁 Резюме: пошаговый алгоритм монтажа отопления из PEX
1 Нарисуйте схему — определите тип разводки (лучевая или тройниковая)
2 Закупите материалы: PEX-труба (с EVOH-барьером), фитинги, коллектор (если лучевая схема)
3 Возьмите в аренду или купите инструмент: труборез, калибратор, пресс-клещи
4 Нарежьте трубы и подготовьте концы (калибровка, снятие фаски)
5 Соберите соединения на пресс-фитингах, контролируя глубину посадки и качество обжима
6 Закрепите трубы клипсами с соблюдением шага крепления (до 1 м)
7 Проведите опрессовку — поднимите давление до 1.5 от рабочего на 30-60 минут
8 Если есть тёплый пол — залейте стяжку только после успешной опрессовки
9 Выполните чистовую отделку и запустите систему с постепенным поднятием температуры
И помните главное: PEX-трубы прощают многие ошибки, но не все. Аккуратный рез, правильный фитинг и хороший обжим — залог того, что система отопления прослужит 50 лет.
2 Закупите материалы: PEX-труба (с EVOH-барьером), фитинги, коллектор (если лучевая схема)
3 Возьмите в аренду или купите инструмент: труборез, калибратор, пресс-клещи
4 Нарежьте трубы и подготовьте концы (калибровка, снятие фаски)
5 Соберите соединения на пресс-фитингах, контролируя глубину посадки и качество обжима
6 Закрепите трубы клипсами с соблюдением шага крепления (до 1 м)
7 Проведите опрессовку — поднимите давление до 1.5 от рабочего на 30-60 минут
8 Если есть тёплый пол — залейте стяжку только после успешной опрессовки
9 Выполните чистовую отделку и запустите систему с постепенным поднятием температуры
И помните главное: PEX-трубы прощают многие ошибки, но не все. Аккуратный рез, правильный фитинг и хороший обжим — залог того, что система отопления прослужит 50 лет.
Звоните в «Норд Сантехмонтаж» — поможем с расчётом, подбором и даже с монтажом, если решите доверить работу профессионалам.
Трубы и фитинги
Трубы и фитинги
