Как подобрать циркуляционный насос
При подборе циркуляционного насоса важно заранее определить его рабочие параметры. Для этого потребуется рассчитать два ключевых показателя вашей отопительной системы:
Гидравлическое сопротивление контура
Объемный поток теплоносителя
Гидравлическое сопротивление зависит от:
протяженности и сложности отопительного контура
характеристик труб (диаметр и материал изготовления)
Необходимый расход теплоносителя рассчитывается исходя из тепловой мощности системы.

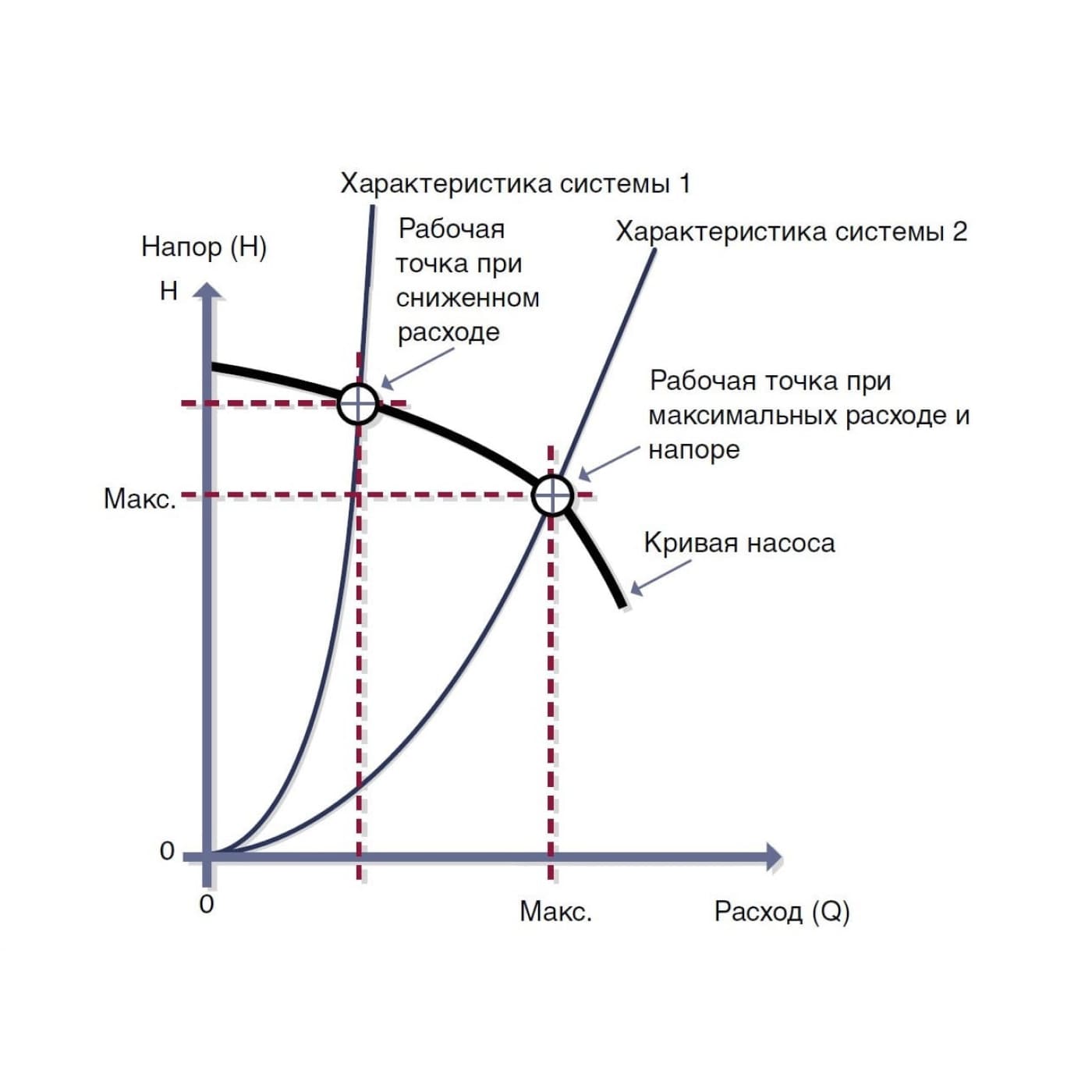

Для определения оптимальной модели насоса используется метод графического анализа:
Строится индивидуальная характеристика системы (зависимость давления от расхода)
Накладывается график производительности насоса из технической документации
Искомая рабочая точка оборудования будет находиться на пересечении этих кривых.
Гидравлическое сопротивление контура
Объемный поток теплоносителя
Гидравлическое сопротивление зависит от:
протяженности и сложности отопительного контура
характеристик труб (диаметр и материал изготовления)
Необходимый расход теплоносителя рассчитывается исходя из тепловой мощности системы.
Для определения оптимальной модели насоса используется метод графического анализа:
Строится индивидуальная характеристика системы (зависимость давления от расхода)
Накладывается график производительности насоса из технической документации
Искомая рабочая точка оборудования будет находиться на пересечении этих кривых.
Как определить КПД циркуляционного насоса
Пик эффективности оборудования обычно достигается при работе в среднем диапазоне производительности. Например, для насоса с паспортными данными 7 м напора и 25 м³/ч расхода наивысший КПД будет наблюдаться при показателях около 12,5 м³/ч и 3,5 м.
Важно понимать, что эти параметры взаимосвязаны:
При достижении максимального напора производительность стремится к нулю
На пике расхода напорные характеристики минимальны
В обоих крайних случаях эффективность работы резко снижается
Пример практического выбора
Для отопительной системы дачного дома с коллекторной разводкой и 10 радиаторами по 1 кВт вполне подойдет модель Grundfos UPS 25-40. При необходимости можно выбрать устройство с запасом мощности, а затем точно настроить его работу с помощью встроенного регулятора скорости (функция доступна в большинстве современных насосов).
Важно понимать, что эти параметры взаимосвязаны:
При достижении максимального напора производительность стремится к нулю
На пике расхода напорные характеристики минимальны
В обоих крайних случаях эффективность работы резко снижается
Пример практического выбора
Для отопительной системы дачного дома с коллекторной разводкой и 10 радиаторами по 1 кВт вполне подойдет модель Grundfos UPS 25-40. При необходимости можно выбрать устройство с запасом мощности, а затем точно настроить его работу с помощью встроенного регулятора скорости (функция доступна в большинстве современных насосов).
Автоматизация теплоснабжения и регулирование теплового режима
Основным методом регулирования тепловой мощности, поступающей в отопительный контур, является изменение скорости движения теплоносителя. Этот подход демонстрирует наибольшую эффективность с точки зрения энергосбережения, независимо от типа используемого теплогенератора.
В системах с лучевой разводкой, где предусмотрено несколько независимых контуров, рекомендуется оснащать каждый контур индивидуальным циркуляционным насосом. Такое решение позволяет:
Обеспечить точное регулирование температурного режима в отдельных помещениях
Повысить энергоэффективность всей системы
Создать гибкую схему управления микроклиматом
Ключевые преимущества:
✔ Существенное снижение энергопотребления
✔ Возможность зонального контроля температуры
✔ Универсальность для любых типов тепловых установок
✔ Повышение комфорта в обслуживаемых помещениях
Практическая реализация:
Установка регулируемых насосов на каждый контур
Интеграция с системой автоматического управления
Настройка индивидуальных параметров для разных зон
Такой подход к организации отопления позволяет достичь оптимального баланса между комфортом и экономией энергоресурсов.
В системах с лучевой разводкой, где предусмотрено несколько независимых контуров, рекомендуется оснащать каждый контур индивидуальным циркуляционным насосом. Такое решение позволяет:
Обеспечить точное регулирование температурного режима в отдельных помещениях
Повысить энергоэффективность всей системы
Создать гибкую схему управления микроклиматом
Ключевые преимущества:
✔ Существенное снижение энергопотребления
✔ Возможность зонального контроля температуры
✔ Универсальность для любых типов тепловых установок
✔ Повышение комфорта в обслуживаемых помещениях
Практическая реализация:
Установка регулируемых насосов на каждый контур
Интеграция с системой автоматического управления
Настройка индивидуальных параметров для разных зон
Такой подход к организации отопления позволяет достичь оптимального баланса между комфортом и экономией энергоресурсов.
Насосы могут оснащаться одним из двух типов регуляторов:
1. Ступенчатый (чаще всего на 3 позиции).
2. Плавный.
Особенности регулируемых насосных систем
Модели со ступенчатым управлением обладают ограниченным функционалом автоматизации - их работа контролируется лишь простейшими командами включения/выключения. В отличие от них, агрегаты с плавной регулировкой оборотов предоставляют значительно более широкие возможности для автоматического управления.
Ключевые преимущества насосов с плавным регулированием:
1. Точная настройка рабочих параметров - позволяет идеально подобрать режим работы оборудования
2. Максимальная энергоэффективность - обеспечивает наивысший КПД системы
3. Гибкое управление - даёт возможность оптимально настроить всю отопительную систему
Практические выгоды:
- Снижение энергопотребления до 30%
- Точное поддержание заданных температурных параметров
- Увеличение срока службы оборудования
- Бесшумная работа на пониженных оборотах
Рекомендации специалистов:
Для современных систем отопления предпочтительнее выбирать насосы с плавной регулировкой, которые:
- Легко интегрируются в системы "умный дом"
- Позволяют реализовать погодозависимое регулирование
- Обеспечивают комфортный микроклимат в каждом помещении
Такое решение особенно актуально для объектов с переменной тепловой нагрузкой, где важно поддерживать стабильные параметры работы системы при изменяющихся условиях эксплуатации.
Модели со ступенчатым управлением обладают ограниченным функционалом автоматизации - их работа контролируется лишь простейшими командами включения/выключения. В отличие от них, агрегаты с плавной регулировкой оборотов предоставляют значительно более широкие возможности для автоматического управления.
Ключевые преимущества насосов с плавным регулированием:
1. Точная настройка рабочих параметров - позволяет идеально подобрать режим работы оборудования
2. Максимальная энергоэффективность - обеспечивает наивысший КПД системы
3. Гибкое управление - даёт возможность оптимально настроить всю отопительную систему
Практические выгоды:
- Снижение энергопотребления до 30%
- Точное поддержание заданных температурных параметров
- Увеличение срока службы оборудования
- Бесшумная работа на пониженных оборотах
Рекомендации специалистов:
Для современных систем отопления предпочтительнее выбирать насосы с плавной регулировкой, которые:
- Легко интегрируются в системы "умный дом"
- Позволяют реализовать погодозависимое регулирование
- Обеспечивают комфортный микроклимат в каждом помещении
Такое решение особенно актуально для объектов с переменной тепловой нагрузкой, где важно поддерживать стабильные параметры работы системы при изменяющихся условиях эксплуатации.
