Монтаж труб и фитингов Valtec – пошаговая инструкция и типичные ошибки
Valtec – популярный бренд инженерной сантехники, но даже качественные трубы и фитинги могут дать течь при неправильном монтаже. В этой статье разберем:
✔ Пошаговую инструкцию по установке
✔ Какие инструменты нужны для работы
✔ Типичные ошибки и как их избежать
✔ Фото и видео правильного соединения
✔ Пошаговую инструкцию по установке
✔ Какие инструменты нужны для работы
✔ Типичные ошибки и как их избежать
✔ Фото и видео правильного соединения
1. Пошаговая инструкция по монтажу труб и фитингов Valtec
1.1 Подготовка
Проверьте диаметр трубы и фитинга (обычно 16, 20, 26 мм).
Отрежьте трубу только труборезом – ножницы оставляют заусенцы.
Зачистите торец трубы калибратором (удалите фаску).
1.2 Соединение компрессионных фитингов
Наденьте обжимную гайку и разрезное кольцо на трубу.
Вставьте трубу в фитинг до упора.
Затяните гайку гаечным ключом (не перетягивайте!).
✅ Проверка: попробуйте провернуть трубу – она не должна двигаться.
1.3 Монтаж пресс-фитингов (требует специнструмента)
Наденьте пресс-гильзу на трубу.
Вставьте штуцер фитинга до упора.
Обожмите пресс-клещами (усилие ~2 тонны).
📌 Важно! После обжима соединение неразборное – переделать нельзя.
1.4 Укладка теплого пола (PEX-трубы)
Шаг между трубами – 10-30 см.
Фиксация клипсами или пенополистирольными матами.
Давление при опрессовке – 6-8 бар.
Проверьте диаметр трубы и фитинга (обычно 16, 20, 26 мм).
Отрежьте трубу только труборезом – ножницы оставляют заусенцы.
Зачистите торец трубы калибратором (удалите фаску).
1.2 Соединение компрессионных фитингов
Наденьте обжимную гайку и разрезное кольцо на трубу.
Вставьте трубу в фитинг до упора.
Затяните гайку гаечным ключом (не перетягивайте!).
✅ Проверка: попробуйте провернуть трубу – она не должна двигаться.
1.3 Монтаж пресс-фитингов (требует специнструмента)
Наденьте пресс-гильзу на трубу.
Вставьте штуцер фитинга до упора.
Обожмите пресс-клещами (усилие ~2 тонны).
📌 Важно! После обжима соединение неразборное – переделать нельзя.
1.4 Укладка теплого пола (PEX-трубы)
Шаг между трубами – 10-30 см.
Фиксация клипсами или пенополистирольными матами.
Давление при опрессовке – 6-8 бар.
2. Какие инструменты нужны для монтажа?
Инструменты:

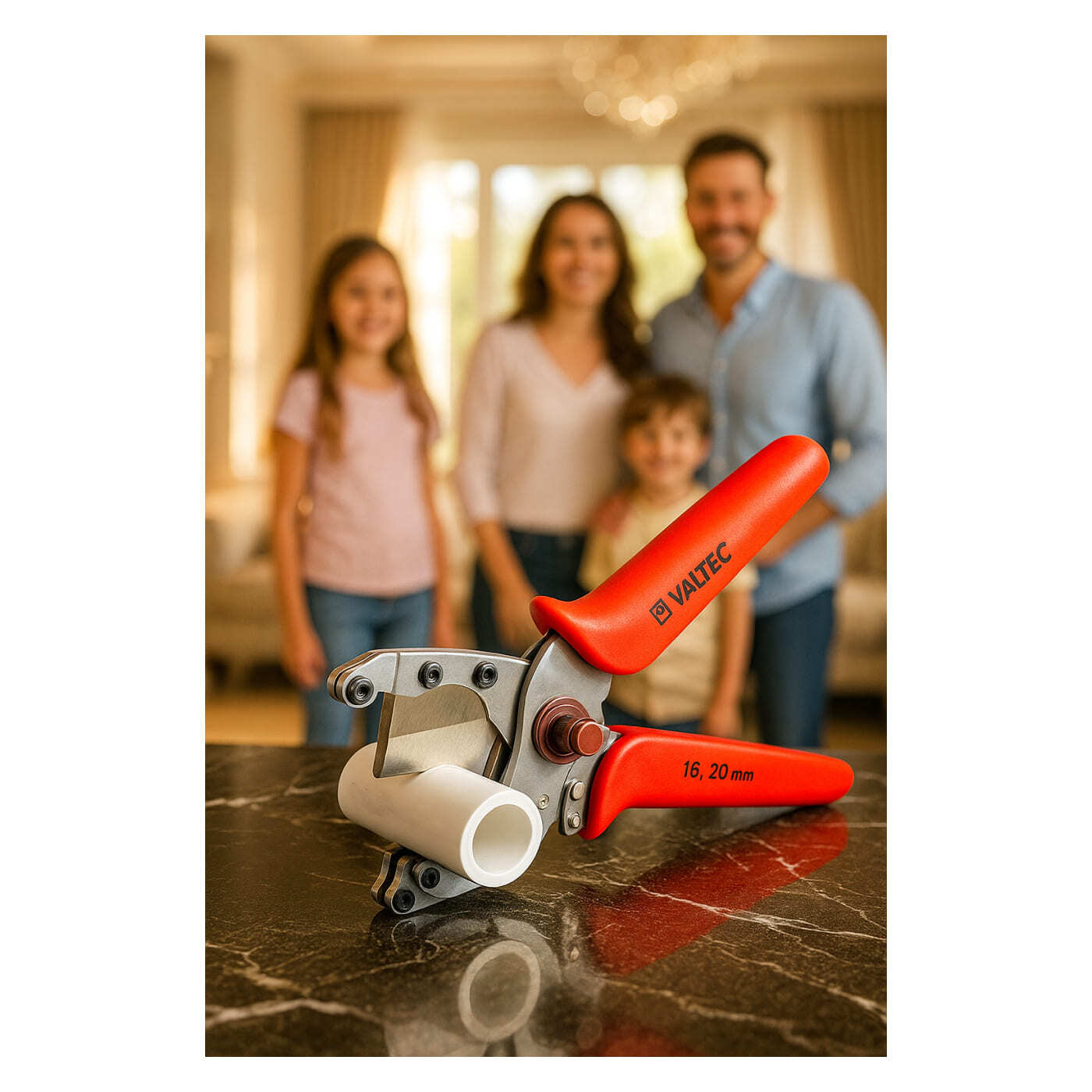

Труборез
Труборез
труборез нужен для резки трубы без заусенцев, альтернатива Острый нож (хуже)
Калибратор
калибратор нужен для выравнивания и фаски, альтернатива Наждачная бумага
калибратор нужен для выравнивания и фаски, альтернатива Наждачная бумага
Гаечные ключи
Гаечные ключи нужны для затяжки компрессионных фитингов, альтернатива Разводной ключ
Пресс-клещи
Пресс-клещи нужны для обжима пресс-фитингов, желательно брать профессиональные
Оппрессовщик
Оппрессовщик нужен для проверка герметичности, альтернатива Воздушный компрессор
Совет: Не экономьте на инструментах – плохой обжим = протечка.
3. Распространенные ошибки при монтаже
❌ Ошибка 1: Неправильная резка трубы
Последствия: заусенцы повреждают уплотнители.
Как избежать: используйте только труборез.
❌ Ошибка 2: Недостаточная затяжка (или перетяжка)
Последствия: течь или сорванная резьба.
Как избежать: затягивайте с усилием 25-30 Нм.
❌ Ошибка 3: Отсутствие опрессовки
Последствия: протечка через неделю.
Как избежать: тестируйте систему 6-8 бар (30 мин).
❌ Ошибка 4: Монтаж без калибровки
Последствия: труба не входит до упора.
Как избежать: всегда калибруйте и фаскуйте торец.
Последствия: заусенцы повреждают уплотнители.
Как избежать: используйте только труборез.
❌ Ошибка 2: Недостаточная затяжка (или перетяжка)
Последствия: течь или сорванная резьба.
Как избежать: затягивайте с усилием 25-30 Нм.
❌ Ошибка 3: Отсутствие опрессовки
Последствия: протечка через неделю.
Как избежать: тестируйте систему 6-8 бар (30 мин).
❌ Ошибка 4: Монтаж без калибровки
Последствия: труба не входит до упора.
Как избежать: всегда калибруйте и фаскуйте торец.
4. Фото и видео правильного монтажа
🔧 Фото-примеры:
Правильная резка трубы (ровный торец без заусенцев).
Обжим пресс-фитинга (гильза должна равномерно сжаться).
Калибровка трубы (использование фаскоснимателя).
Правильная резка трубы (ровный торец без заусенцев).
Обжим пресс-фитинга (гильза должна равномерно сжаться).
Калибровка трубы (использование фаскоснимателя).


Вывод: как избежать проблем?
✅ Используйте правильные инструменты (не экономьте на пресс-клещах).
✅ Соблюдайте технологию (резка, калибровка, опрессовка).
✅ Не допускайте типичных ошибок (перетяжка, отсутствие фаски).
📌 Проверенные монтажники говорят:
«90% протечек Valtec – из-за кривых рук, а не брака.» (Михаил, сантехник с 15-летним стажем)
✅ Используйте правильные инструменты (не экономьте на пресс-клещах).
✅ Соблюдайте технологию (резка, калибровка, опрессовка).
✅ Не допускайте типичных ошибок (перетяжка, отсутствие фаски).
📌 Проверенные монтажники говорят:
«90% протечек Valtec – из-за кривых рук, а не брака.» (Михаил, сантехник с 15-летним стажем)
Где купить оригинальные Valtec? - ООО "ГК Норд Сантехмонтаж"
Видео можете посмотреть на сайте производителя VALTEC
