ТЗК ЭНЕРГОПЛАСТ® ТС3-У
Труба изготавливается по ТУ 22.21.21-002-16073610-2019.
Труба термостойкая усиленная с внутренним негорючим слоем ТЗК ЭНЕРГОПЛАСТ® ТС3-У выпускается диаметром от 110-450мм. Длина труб 13 метров. Температурный режим 95м градусов.
Сертификация: аттестовано ПАО «РОССЕТИ».
Назначение: монтаж кабельных линий напряжением до 500 кВ включительно.
Технологическая особенность ТЗК ЭНЕРГОПЛАСТ® (ТС3-У):
Проведение диагностики места утечки тока с токопроводящего экрана силового кабеля. Используется технология ООО «ЭНЕРГОПЛАСТ», утвержденная п. 8.4.1.5 Положения ПАО «Россети» о Единой техполитике (ред. от 28.12.2024 г.).
Назначение: монтаж кабельных линий напряжением до 500 кВ включительно.
Технологическая особенность ТЗК ЭНЕРГОПЛАСТ® (ТС3-У):
Проведение диагностики места утечки тока с токопроводящего экрана силового кабеля. Используется технология ООО «ЭНЕРГОПЛАСТ», утвержденная п. 8.4.1.5 Положения ПАО «Россети» о Единой техполитике (ред. от 28.12.2024 г.).
Преимущество в сложных условиях прокладки:
Кольцевая жесткость ↑ на 60% (в 1,6 раза)
Удлинение при разрыве ↑ от 50%
Вес и габариты — без изменений
Технический результат защищен патентом на полезную модель.
Кольцевая жесткость ↑ на 60% (в 1,6 раза)
Удлинение при разрыве ↑ от 50%
Вес и габариты — без изменений
Технический результат защищен патентом на полезную модель.
5 ключевых пунктов об изделии:
Габариты vs Прочность: При снижении веса достигнут прирост кольцевой жесткости (плюс 1 класс + 40% запаса) и разрывной эластичности (+50%).
Тип защиты: Полиэтиленовые ребра превосходят полипропилен по ударной вязкости. Монтаж — без дополнительной подготовки.
Надежность линии: Увеличение срока безаварийной службы кабеля в земле.
Экономия: Меньшая стоимость километра трассы за счет высокой несущей способности трубы при меньшей массе.
Условия эксплуатации: По ТУ 22.21.21-002-16073610-2019. Длительно выдерживает +110°С, кратковременно +130°С (рабочее +95°С).
Габариты vs Прочность: При снижении веса достигнут прирост кольцевой жесткости (плюс 1 класс + 40% запаса) и разрывной эластичности (+50%).
Тип защиты: Полиэтиленовые ребра превосходят полипропилен по ударной вязкости. Монтаж — без дополнительной подготовки.
Надежность линии: Увеличение срока безаварийной службы кабеля в земле.
Экономия: Меньшая стоимость километра трассы за счет высокой несущей способности трубы при меньшей массе.
Условия эксплуатации: По ТУ 22.21.21-002-16073610-2019. Длительно выдерживает +110°С, кратковременно +130°С (рабочее +95°С).

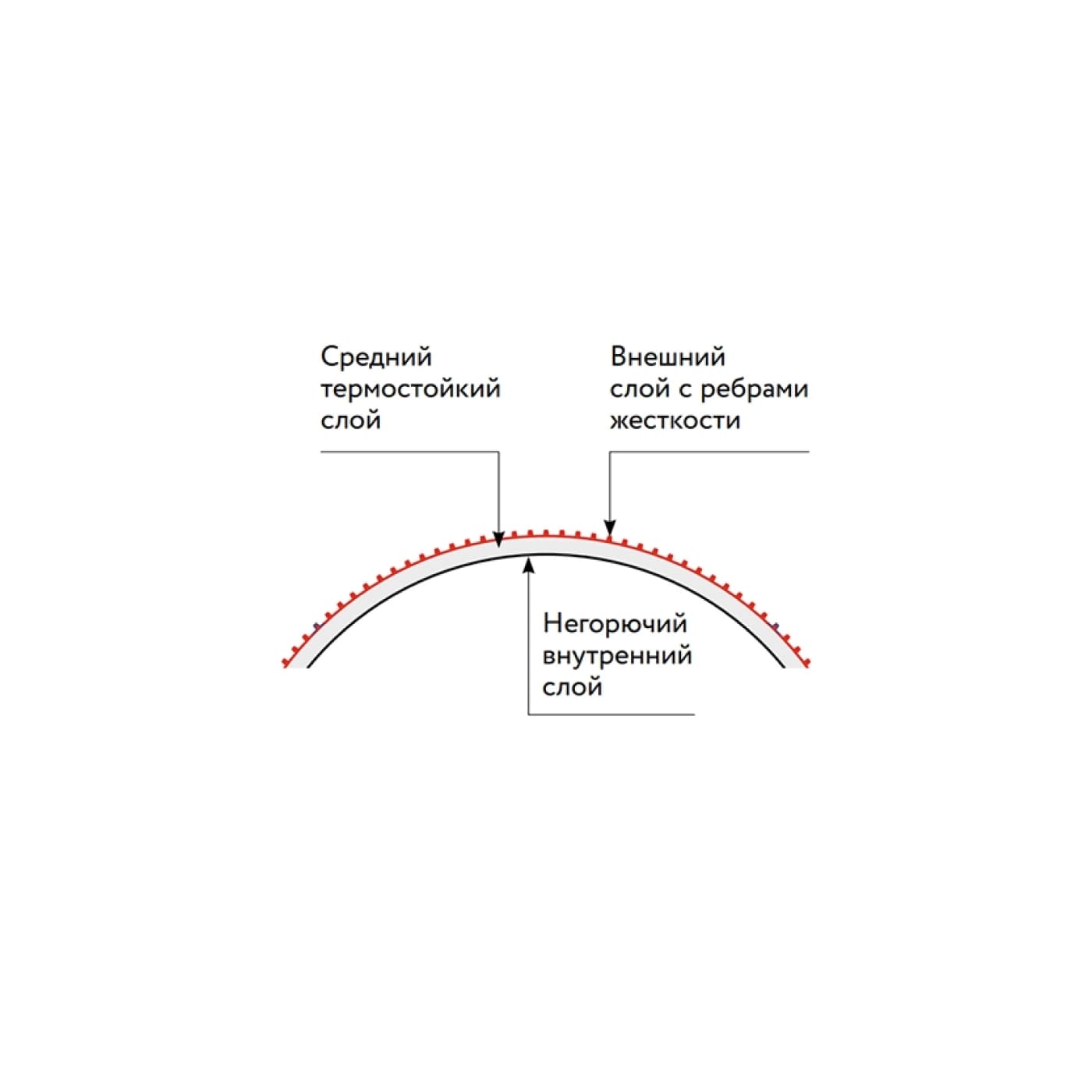

Конструкция
Модель ТС3-У отличается комбинированной архитектурой стенки, состоящей из трех разнородных пластов.

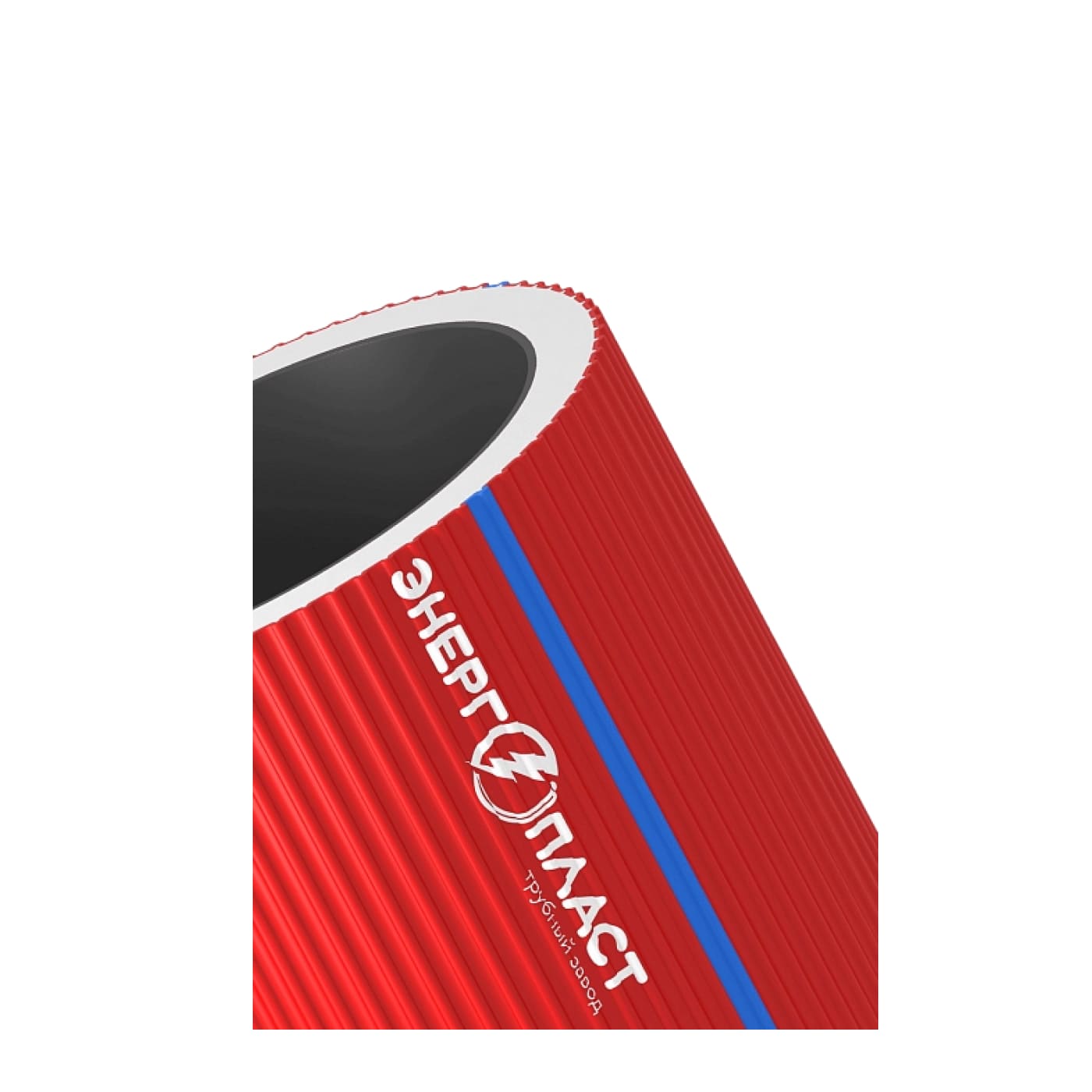

Внешняя оболочка (маркерная). Красная поверхность с синей полосой. Вместо гладкой стенки здесь используется трапециевидная гофра, полученная из специального композитного сырья. Такое решение играет роль экзоскелета: ребра берут на себя механическую нагрузку, защищая внутренние слои от раздавливания и ударов во время засыпки траншеи.
Промежуточный теплостойкий слой. Имеет натуральный белый цвет. Его толщина нормирована и не может превышать 70% от общей толщины стенки. Этот элемент отвечает за сохранение формы при эксплуатации в условиях высоких температур (длительно до +110°С).
Внутренняя антипиреновая прослойка. Черный слой толщиной до 12% от стенки, произведенный из полимерной композиции с низкой горючестью. Он выполняет две важнейшие задачи:
Локализует очаг пожара внутри канала, не давая огню распространяться вдоль линии.
Исключает "налипание" расплавленной кабельной изоляции на стенки при коротком замыкании.
Вся труба сертифицирована по высшему классу пожарной безопасности — ПВ-0 (горение не поддерживается, распространение пламени отсутствует).
Внешняя оболочка (маркерная). Красная поверхность с синей полосой. Вместо гладкой стенки здесь используется трапециевидная гофра, полученная из специального композитного сырья. Такое решение играет роль экзоскелета: ребра берут на себя механическую нагрузку, защищая внутренние слои от раздавливания и ударов во время засыпки траншеи.
Промежуточный теплостойкий слой. Имеет натуральный белый цвет. Его толщина нормирована и не может превышать 70% от общей толщины стенки. Этот элемент отвечает за сохранение формы при эксплуатации в условиях высоких температур (длительно до +110°С).
Внутренняя антипиреновая прослойка. Черный слой толщиной до 12% от стенки, произведенный из полимерной композиции с низкой горючестью. Он выполняет две важнейшие задачи:
Локализует очаг пожара внутри канала, не давая огню распространяться вдоль линии.
Исключает "налипание" расплавленной кабельной изоляции на стенки при коротком замыкании.
Вся труба сертифицирована по высшему классу пожарной безопасности — ПВ-0 (горение не поддерживается, распространение пламени отсутствует).
Область применения
Не просто труба, а броня для кабеля
Представьте, что нужно проложить линию электропередачи через болото, скалы или старую свалку. Обычная труба там лопнет, порежется или сомнется. А эта — выдержит. Она рассчитана на напряжение до 500 киловольт включительно.
Какие угрозы она парирует?
В первую очередь — химическую агрессию и постоянную тряску (динамику). Там, где грунт «ходит», где вода разъедает металл или вибрация от поездов расшатывает всё вокруг — труба остается целой.
Где её применение — обязательная рекомендация?
Инженеры выделяют шесть самых сложных случаев:
Абразивные породы — когда земля как наждак.
Каменистые почвы — там, где в грунте сплошные камни и валуны (особенно если копать пришлось во льду — мерзлота).
Трясина и плывуны — подвижные, водонасыщенные почвы.
Сейсмоопасные регионы — где случаются землетрясения.
Скальные участки — твердые сцементированные породы.
Промзоны и свалки — насыпи с битым кирпичом, арматурой, бетонными глыбами и щебнем. Там обычная защита просто порвется, а эта проходит на ура.
Представьте, что нужно проложить линию электропередачи через болото, скалы или старую свалку. Обычная труба там лопнет, порежется или сомнется. А эта — выдержит. Она рассчитана на напряжение до 500 киловольт включительно.
Какие угрозы она парирует?
В первую очередь — химическую агрессию и постоянную тряску (динамику). Там, где грунт «ходит», где вода разъедает металл или вибрация от поездов расшатывает всё вокруг — труба остается целой.
Где её применение — обязательная рекомендация?
Инженеры выделяют шесть самых сложных случаев:
Абразивные породы — когда земля как наждак.
Каменистые почвы — там, где в грунте сплошные камни и валуны (особенно если копать пришлось во льду — мерзлота).
Трясина и плывуны — подвижные, водонасыщенные почвы.
Сейсмоопасные регионы — где случаются землетрясения.
Скальные участки — твердые сцементированные породы.
Промзоны и свалки — насыпи с битым кирпичом, арматурой, бетонными глыбами и щебнем. Там обычная защита просто порвется, а эта проходит на ура.
СПОСОБЫ ПРОКЛАДКИ:
Допустимые технологии прокладки:
Горизонтально-направленное бурение (ГНБ) — для бестраншейной укладки.
Траншейная укладка — открытым способом, в условиях прогнозируемых внешних силовых воздействий.
Сварка: контактная стыковая (встык).
Оборудование: унифицировано со стандартным парком аппаратов для контактной сварки труб ПНД. Специализированного инструмента не требуется.
Горизонтально-направленное бурение (ГНБ) — для бестраншейной укладки.
Траншейная укладка — открытым способом, в условиях прогнозируемых внешних силовых воздействий.
Сварка: контактная стыковая (встык).
Оборудование: унифицировано со стандартным парком аппаратов для контактной сварки труб ПНД. Специализированного инструмента не требуется.
Заявки можете отправить на нашу почту :info@nordstmgk.ru
