Отопление в частном доме – современные решения и монтаж
Варианты систем отопления для частного дома

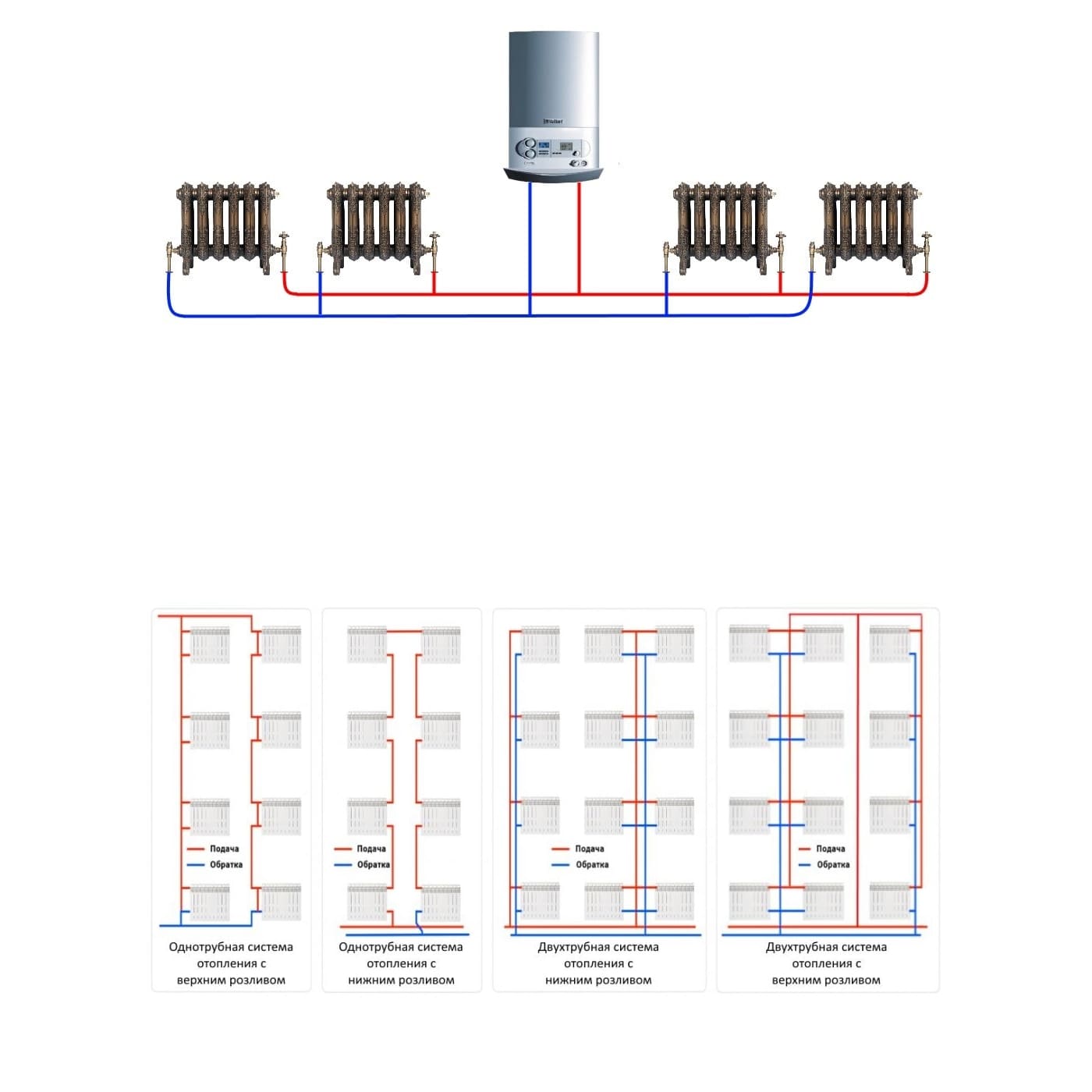

При выборе отопительной системы важно учитывать схему разводки труб. Независимо от типа котла (газового, электрического или твердотопливного), существует два основных варианта организации отопления:
1. Однотрубная система – простое и экономичное решение, но подходит только для небольших одноэтажных домов, так как тепло распределяется неравномерно.
2. Двухтрубная система – более эффективная схема, обеспечивающая равномерный обогрев всех помещений. Идеальна для двухэтажных и просторных коттеджей.
Правильный выбор системы отопления напрямую влияет на комфорт и энергоэффективность вашего дома.
При выборе отопительной системы важно учитывать схему разводки труб. Независимо от типа котла (газового, электрического или твердотопливного), существует два основных варианта организации отопления:
1. Однотрубная система – простое и экономичное решение, но подходит только для небольших одноэтажных домов, так как тепло распределяется неравномерно.
2. Двухтрубная система – более эффективная схема, обеспечивающая равномерный обогрев всех помещений. Идеальна для двухэтажных и просторных коттеджей.
Правильный выбор системы отопления напрямую влияет на комфорт и энергоэффективность вашего дома.
Однотрубная разводка ( однотрубная система)
Принцип работы однотрубной отопительной системы
В данной схеме все радиаторы подключены последовательно к единой магистрали, выполняющей одновременно функции подачи и обратки теплоносителя. По сути, это замкнутый контур, где движение воды обеспечивается естественной циркуляцией за счет правильного уклона трубопровода.
Основные достоинства системы:
1. Минимальная сложность монтажа – наиболее простая схема разводки
2. Экономия на материалах – требует меньше труб и комплектующих
3. Упрощенный гидравлический расчет – легко прогнозировать нагрузку на элементы системы
Существенный недостаток:
Главный минус – прогрессирующее остывание теплоносителя по мере удаления от котла. В результате радиаторы, расположенные в начале цепи, нагреваются значительно сильнее, чем конечные в системе, что приводит к неравномерному обогреву помещений.
Данная схема оптимальна только для компактных домов с небольшим количеством радиаторов.
В данной схеме все радиаторы подключены последовательно к единой магистрали, выполняющей одновременно функции подачи и обратки теплоносителя. По сути, это замкнутый контур, где движение воды обеспечивается естественной циркуляцией за счет правильного уклона трубопровода.
Основные достоинства системы:
1. Минимальная сложность монтажа – наиболее простая схема разводки
2. Экономия на материалах – требует меньше труб и комплектующих
3. Упрощенный гидравлический расчет – легко прогнозировать нагрузку на элементы системы
Существенный недостаток:
Главный минус – прогрессирующее остывание теплоносителя по мере удаления от котла. В результате радиаторы, расположенные в начале цепи, нагреваются значительно сильнее, чем конечные в системе, что приводит к неравномерному обогреву помещений.
Данная схема оптимальна только для компактных домов с небольшим количеством радиаторов.
Двухтрубная разводка
Преимущества двухтрубной системы отопления
В сравнении с однотрубной схемой, двухтрубная разводка демонстрирует более высокую эффективность и надежность. Хотя многие считают однотрубную систему более экономичной при монтаже, на практике она оказывается менее выгодной в долгосрочной перспективе. Это связано с повышенным расходом энергоносителей (газа, электричества, твердого топлива), необходимых для поддержания комфортной температуры в доме.
Варианты монтажа двухтрубной системы
1. Нижняя разводка – подача теплоносителя осуществляется снизу
2. Верхняя разводка – подающий трубопровод расположен в верхней части системы
Каждый из этих способов имеет свои особенности и подбирается в зависимости от архитектурных особенностей здания и требований к отоплению.
В сравнении с однотрубной схемой, двухтрубная разводка демонстрирует более высокую эффективность и надежность. Хотя многие считают однотрубную систему более экономичной при монтаже, на практике она оказывается менее выгодной в долгосрочной перспективе. Это связано с повышенным расходом энергоносителей (газа, электричества, твердого топлива), необходимых для поддержания комфортной температуры в доме.
Варианты монтажа двухтрубной системы
1. Нижняя разводка – подача теплоносителя осуществляется снизу
2. Верхняя разводка – подающий трубопровод расположен в верхней части системы
Каждый из этих способов имеет свои особенности и подбирается в зависимости от архитектурных особенностей здания и требований к отоплению.
Особенности монтажа двухтрубной системы с нижней разводкой
При обустройстве отопительной системы с нижней подачей теплоносителя работы выполняются в следующем порядке:
1. Прокладка магистральных трубопроводов
Основные трубы (подающая и обратная) монтируются в подпольном пространстве или вдоль пола первого этажа. Обратная магистраль располагается непосредственно у основания пола.
2. Подключение радиаторов
От подающего трубопровода вертикальные стояки поднимаются к каждому отопительному прибору, обеспечивая подачу нагретого теплоносителя.
3. Организация обратного потока
От каждой батареи монтируются нисходящие трубы, по которым охлажденный теплоноситель поступает в обратную магистраль для возврата в котел.
Принцип работы системы с верхней разводкой
В данном варианте исполнения система функционирует по следующей схеме:
1. Подача теплоносителя
Нагретая вода от котла поднимается по главному стояку до верхней точки системы (чердачное помещение или потолочный уровень).
2. Распределение по радиаторам
От верхней магистрали теплоноситель самотеком распределяется по отопительным приборам.
3. Возврат охлажденной воды
После прохождения через радиаторы, теплоноситель по нисходящим трубам поступает в обратную магистраль, расположенную в нижней части здания, и возвращается в котел для повторного нагрева.
1. Прокладка магистральных трубопроводов
Основные трубы (подающая и обратная) монтируются в подпольном пространстве или вдоль пола первого этажа. Обратная магистраль располагается непосредственно у основания пола.
2. Подключение радиаторов
От подающего трубопровода вертикальные стояки поднимаются к каждому отопительному прибору, обеспечивая подачу нагретого теплоносителя.
3. Организация обратного потока
От каждой батареи монтируются нисходящие трубы, по которым охлажденный теплоноситель поступает в обратную магистраль для возврата в котел.
Принцип работы системы с верхней разводкой
В данном варианте исполнения система функционирует по следующей схеме:
1. Подача теплоносителя
Нагретая вода от котла поднимается по главному стояку до верхней точки системы (чердачное помещение или потолочный уровень).
2. Распределение по радиаторам
От верхней магистрали теплоноситель самотеком распределяется по отопительным приборам.
3. Возврат охлажденной воды
После прохождения через радиаторы, теплоноситель по нисходящим трубам поступает в обратную магистраль, расположенную в нижней части здания, и возвращается в котел для повторного нагрева.
