Водомерный узел-как выбрать?
При обустройстве жилых зданий, производственных или коммунальных сооружений требуется монтаж инженерных коммуникаций, включая систему водоснабжения. Для подключения к внешним сетям используется водомерный узел, фиксирующий количество израсходованной воды.
Конструктивно такие узлы делятся на два вида: стандартный и с дополнительной обводной линией. Первый вариант обеспечивает базовый учет расхода воды, тогда как второй позволяет продолжать подачу воды в локальную систему даже при замене счетчиков, проведении ремонтных или профилактических работ.
Конструктивно такие узлы делятся на два вида: стандартный и с дополнительной обводной линией. Первый вариант обеспечивает базовый учет расхода воды, тогда как второй позволяет продолжать подачу воды в локальную систему даже при замене счетчиков, проведении ремонтных или профилактических работ.
Что такое водомерный узел?

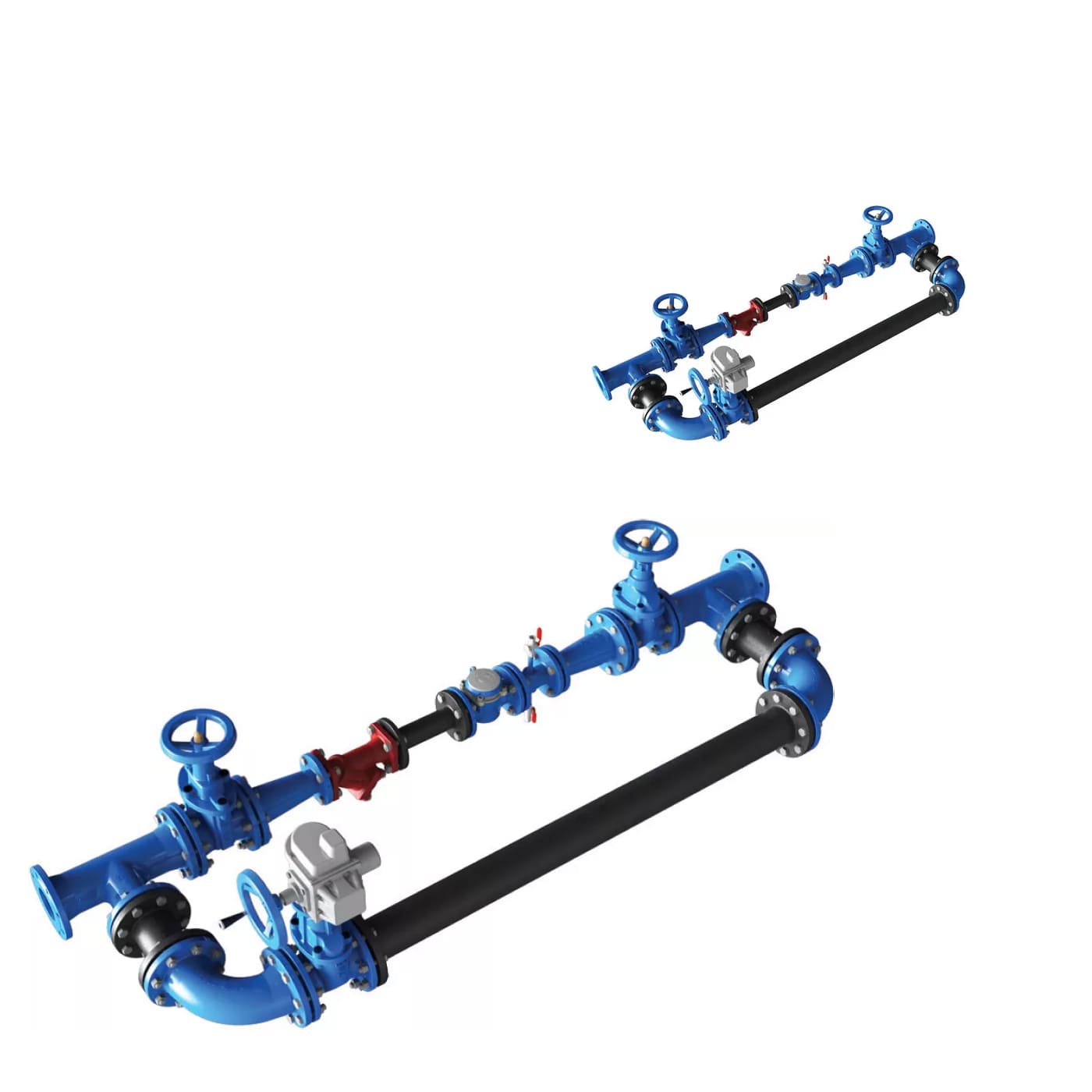

Водомерные узлы – это технические системы, включающие счетчики воды, фильтры, манометры, запорные устройства и соединительные элементы, а также обводную линию (если требуется). По способу учета воды они делятся на два вида:
1. Базовый вариант – узел учета с одним водосчетчиком;
2. Усовершенствованный вариант – узел с резервной обводной линией, обеспечивающей бесперебойную подачу воды при ремонте или проверке приборов учета.
Второй тип особенно важен для объектов, где критично постоянное водоснабжение, например, в противопожарных системах.
1. Базовый вариант – узел учета с одним водосчетчиком;
2. Усовершенствованный вариант – узел с резервной обводной линией, обеспечивающей бесперебойную подачу воды при ремонте или проверке приборов учета.
Второй тип особенно важен для объектов, где критично постоянное водоснабжение, например, в противопожарных системах.
Счетчики воды бывают нескольких типов: вихревые, ультразвуковые, электромагнитные и тахометрические. В зависимости от точности измерений их классифицируют на четыре категории – от А до D. Модели класса А – самые доступные по цене и простые по устройству, тогда как оборудование категории D отличается повышенной точностью.
Тахометрические счетчики оснащены крыльчаткой, вращающейся под напором воды и фиксирующей ее расход. Количество потребленной воды прямо пропорционально скорости вращения лопастей. Эта простая и надежная конструкция применяется в закрытых трубопроводах, где весь поток проходит через прибор учета. Именно такие счетчики чаще всего устанавливают в бытовых системах холодного и горячего водоснабжения.
Тахометрические счетчики оснащены крыльчаткой, вращающейся под напором воды и фиксирующей ее расход. Количество потребленной воды прямо пропорционально скорости вращения лопастей. Эта простая и надежная конструкция применяется в закрытых трубопроводах, где весь поток проходит через прибор учета. Именно такие счетчики чаще всего устанавливают в бытовых системах холодного и горячего водоснабжения.
Вихревые счетчики функционируют на основе измерения частоты вихрей, образующихся в водяном потоке. В их конструкции нет движущихся элементов, что обеспечивает минимальные погрешности и расширенный диапазон измерений. Данный тип приборов оптимально подходит для трубопроводов диаметром от 15 до 500 мм.
Электромагнитные водосчетчики функционируют за счет воздействия магнитного поля на движущуюся жидкость. В процессе измерений фиксируется электродвижущая сила (ЭДС), позволяющая с высокой точностью вычислить расход воды на основе скорости потока и площади сечения трубопровода.
Ключевые преимущества таких приборов:
отсутствие гидравлического сопротивления;
полное отсутствие подвижных механизмов, что исключает погрешности измерений и повышает надежность системы;
максимальная точность показаний за счет безынерционного метода вычислений.
Ключевые преимущества таких приборов:
отсутствие гидравлического сопротивления;
полное отсутствие подвижных механизмов, что исключает погрешности измерений и повышает надежность системы;
максимальная точность показаний за счет безынерционного метода вычислений.
Ультразвуковые расходомеры функционируют на основе измерения акустических явлений, возникающих при прохождении ультразвуковых волн через движущуюся жидкость.
Нормативные требования
Требования к монтажу водомерных узлов
При обустройстве узлов учета воды необходимо соблюдать установленные нормативы:
1. Условия размещения
- Оборудование размещается исключительно в технических помещениях
- Допустимый уровень влажности - не более 80%
- Температурный режим - от +5°С и выше
2. Доступность и обслуживание
- Место установки должно обеспечивать свободный доступ для обслуживания и контроля показаний
- В жилых комплексах и общественных зданиях узлы монтируются в специально оборудованных технических зонах
3. Технические требования
- Монтаж осуществляется только на заполненных водой трубопроводах
- Количество поворотов трубопровода должно быть сведено к минимуму
- Проектирование выполняется согласно действующим СНиП и техническим характеристикам приборов учета
4. Особенности установки
- Счетчики подбираются по типу водоснабжения (отдельно для ХВС и ГВС)
- Монтируются на прямых участках труб на высоте 30-100 см от уровня пола
- Каждый узел оснащается защитной пломбой, предотвращающей несанкционированное вмешательство
5. Эксплуатационные нормы
- Обязательная периодическая поверка:
- Для ГВС - каждые 4 года
- Для ХВС - каждые 6 лет
При обустройстве узлов учета воды необходимо соблюдать установленные нормативы:
1. Условия размещения
- Оборудование размещается исключительно в технических помещениях
- Допустимый уровень влажности - не более 80%
- Температурный режим - от +5°С и выше
2. Доступность и обслуживание
- Место установки должно обеспечивать свободный доступ для обслуживания и контроля показаний
- В жилых комплексах и общественных зданиях узлы монтируются в специально оборудованных технических зонах
3. Технические требования
- Монтаж осуществляется только на заполненных водой трубопроводах
- Количество поворотов трубопровода должно быть сведено к минимуму
- Проектирование выполняется согласно действующим СНиП и техническим характеристикам приборов учета
4. Особенности установки
- Счетчики подбираются по типу водоснабжения (отдельно для ХВС и ГВС)
- Монтируются на прямых участках труб на высоте 30-100 см от уровня пола
- Каждый узел оснащается защитной пломбой, предотвращающей несанкционированное вмешательство
5. Эксплуатационные нормы
- Обязательная периодическая поверка:
- Для ГВС - каждые 4 года
- Для ХВС - каждые 6 лет
